AMPLI BASS ERA AWAL MILLENIUM
Ampli Bass merk Gallien Kruger kurang begitu terdengar di Indonesia. Kenapa? karena merk ini sedang bersaing dengan teman-temannya merk lain sesama ampli bass. Baik sesama negara produsen bahkan pesaing dari negara lain.
Gallien Kruger bisa dilihat di websitenya disini. Untuk yang di Indonesia bisa dilihat disini.
Akan tetapi untuk alat yang sedang saya kupas ini di Indonesia kayaknya belum ada. Karena itu saya kelayapan ke eserviceinfo untuk melongok skemanya. Silahkan donlot disini:
SKEMA POWER AMPLIFIER
Setelah file di donlot, maka file tersebut saya pangkas. Dipilih hanya yang pake ampli saja.
Skema dari Power ini memiliki kelemahan tidak memiliki junction wire. Kabel yang terhubung tidak ada titik nya. Sehingga sebagian pembaca tidak mengetahui apakah ini gandeng atau tidak. Sebagian pembaca yang paham dengan skema power amplifier pasti tahu kapan ini sebagai junction, kapan bukan. Perhatikan skema dibawah ini:
Kliklah gambarnya untuk memperbesar.
Penjelasan skema:
Power ini menggunakan power supply 51VDC symetris. Dengan voltase 51VDC dan dengan spiker 4 Ohm , maka diharapkan akan mendapatkan watt RMS sekitar: ( 51 x 0,6 )² / 4 = 234 Watt.
Menggunakan 2 pasang transistor power dengan nomer 2SA1962 -2SC5242. Transistor final sendiri menurut datasheetsnya adalah mampu mengeluarkan daya sebesar 130Watt. Arus maksimum adalah 15Ampere ( pada supply 10Volt) dan tegangan kolektor emitor maksimum sebesar 250V ( dengan arus kolektor sekitar 0,5 A ).

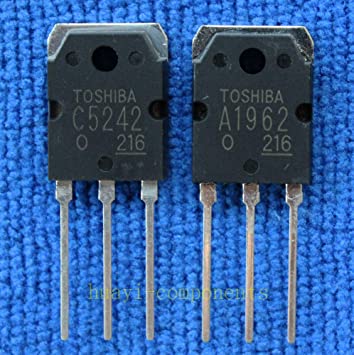

Bentuk transistor adalah seperti dibawah ini:
Skema ampli ini memiliki fitur spiker protektor yang pengambilan sinyalnya diambilkan dari titik antar resistor emitor dari transistor final. Perhatikan pada gambar, bahwa resistor R39 membatasi pasokan arusnya, selanjutnya disearahkan oleh diode D17, dan sinyal AC tadi dibenamkan oleh elco C19 sehingga berubah menjadi isyarat DC. Jika sinyal tadi telah menyentuh ambang tegangan basis emitor dari Q20, maka rangkaian memprotek spiker karena dianggap ada sebuah fault.
MODIFIKASI SKEMA DENGAN DOT JUNCTION

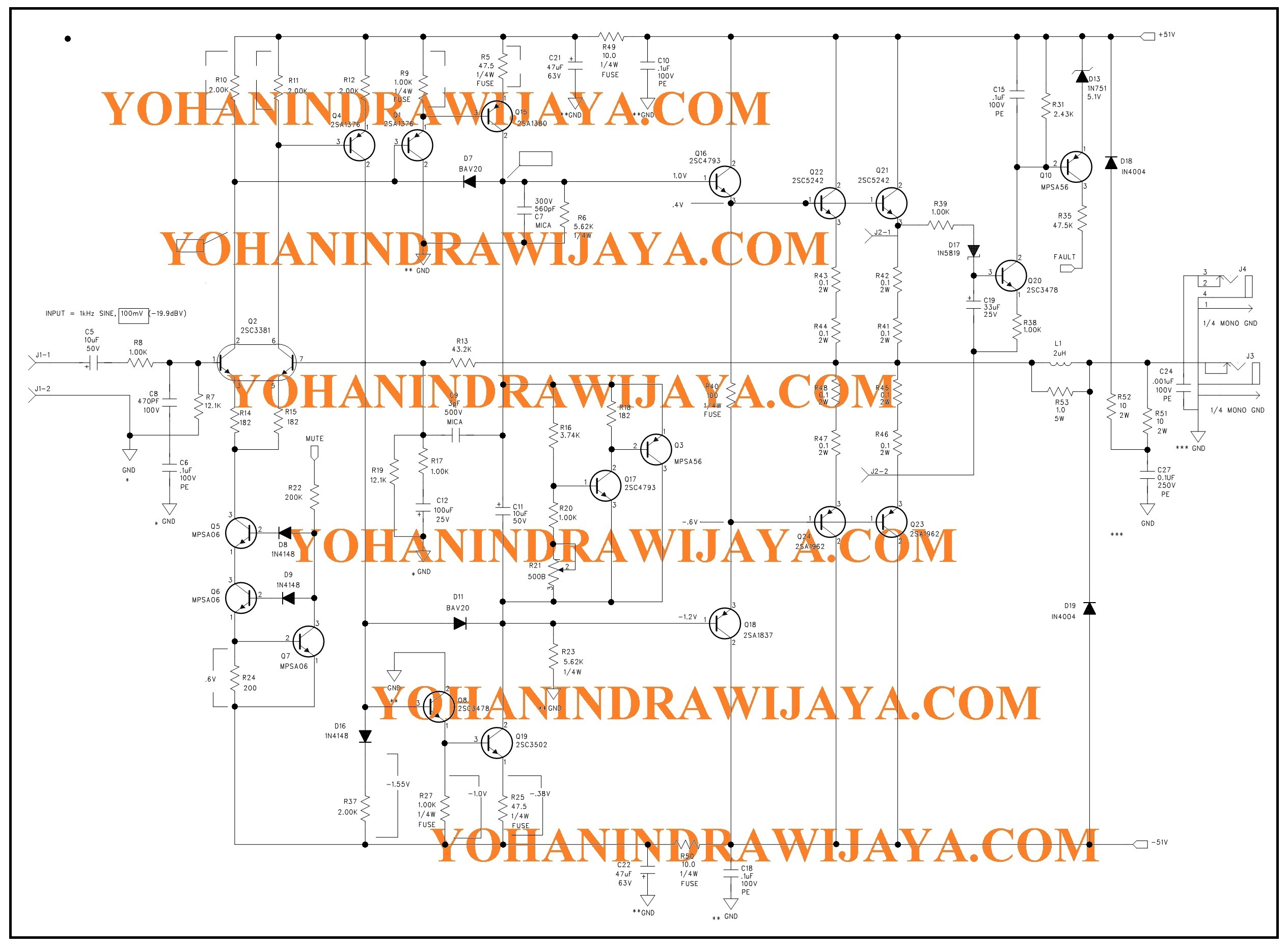

Setelah saya edit dan saya beri dot, junction maka akan kelihatan manakah yang diberi junction dan mana yang tidak. perhatikan gambar berikut ini:
Klik gambar untuk memperbesar
