AMPLI FENDER BXR 100

Ampli BXR 100 buatan Fender adalah ampli untuk gitar Bass. Pada sekitar 90-an, ampli ini nge-trend dijaman nya. Saya pernah menjumpai ampli ini pada tahun 2000-an disebuah rental studio di kota Batam.

REVERB.COM
Ampli Bass Fender BXR100

Menurut sang Pabrik, dalam manual disebutkan bahwa input 1 idealnya untuk level 13mV ( pickup gitar ) dan input 2 idealnya 26 mV ( pickup gitar sinyal besar ). Output mampu sampai 100Watt pada spiker 8 Ohm diameter 15″ dengan frekwensi bass.

Menurut STUDYBASS.COM , frekwensi senar bass paling bawah adalah 41Hz pada senar paling atas ( gitar bass 4 senar ), atau 31 Hz pada senar paling atas ( gitar bass 5 dan 6 senar ). Sedangkan frekwensi tertinggi hasil gitar bass adalah 392 Hz ( gitar bass 4 senar dan 5 senar ) atau 523 Hz ( gitar bass 6 senar ).

Manualnya ampli ini berformat file PDF dan silahkan KLIK DISINI.

GUITAR PREAMP

Rangkaian preamp gitar ini memiliki fitur DEEP, NOTCH,dan BRIGHT. Juga ada potensio untuk SHELFING frekwensi LOW dan HIGH yang masing-masing memiliki faktor penguatan 12dB. Skemanya ada dibawah.

preamp gitar peavey bxr100
KLIK UNTUK MEMPERBESAR

OPAMP tingkat 1 menggunakan TL072. yang menarik disini adalah OPAMP ini sudah dipakai untuk Pass Filter dengan komponen C1, C2, R5, dan R3. Selanjutnya hasil olahan sinyal ini diperkuat oleh OPAMP U1B yang faktor penguatannya bisa dipilih dengan memutar Potensio R8 sebagai GAIN.

Output dari OPAMP ini selanjutnya diolah ke sebuah OPAMP untuk mengolah hasil pilihan

7 CHANNEL EQUALIZER

Equalizer dari Ampli ini bekerja pada Frekwensi berikut: 80Hz, 150Hz, 300Hz, 570Hz, 1.1kHz, 2.1kHz, dan 4kHz. Kenapa kok yang 8 kHz atau 16 kHz tidak ada? Ya kan ini ampli untuk gitar bass. Frekwensinya kan gak sampai segitu.

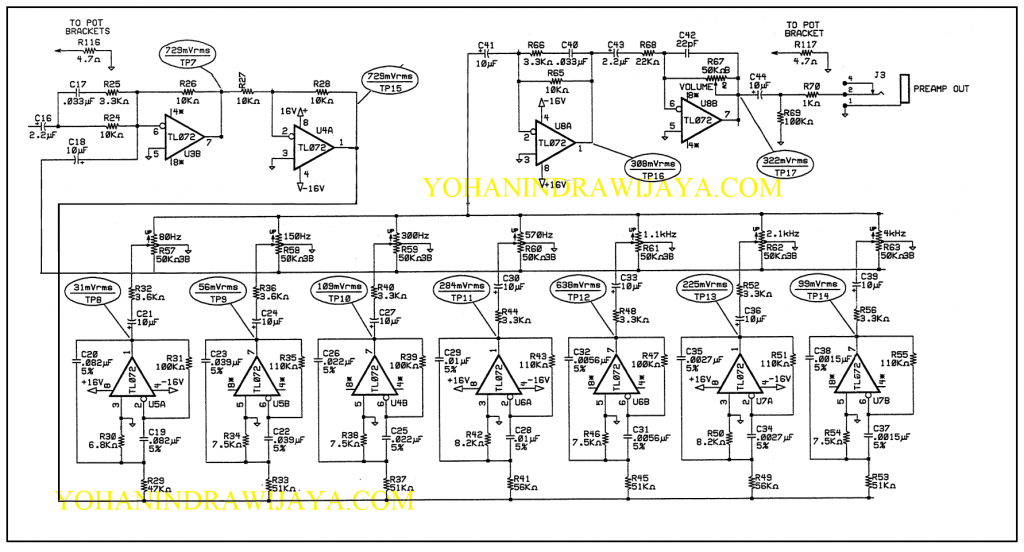

EQUALIZER BXR100
KLIK UNTUK MEMPERBESAR

Equalizer ini menggunakan sistim Feedback yang diatur oleh dua OPAMP, yakni U3B dan U4A. Sinyal yang masuk ke C16 selanjutnya diperkuat oleh OPAMP U3B sebagai common low dan U4A sebagai common high. Sinyal output dari U4A ini masuk ke 7 jaringan rangkaian Equalizer. Masing masing pengolah frekwensi menggunakan OPAMP type TL 072.

AMPLIFIER

Pada bagian pengolah depan sinyal, ampli ini menggunakan OPAMP dengan type MC1436. Menurut datasheetsnya, IC ini memiliki Slew rate 2.0 V/Hz dan tegangan supplai simetris 30VDC. Termasuk IC low noise. Datasheets DISINI.

Power Amplifier menggunakan Supplai Simetris 41VDC. Jika Beban sebesar 4 Ohm, maka daya yang dihasilkan oleh ampli ini adalah sekitar 151Watt. Akan tetapi pada manual booknya dijelaskan jika ampli ini hanya mampu sampai daya 100W saja.

power peavey bxr100
KLIK UNTUK MEMPERBESAR

Menurut manualnya, sentifivitas power ampli ini adalah 1.03V dengan impedansi input 22K Ohm. Faktor penguatan ditentukan oleh pembagian antara R98 ( 22K ) dan R106 ( 1K ).

Transistor yang dipakai adalah 2 pasang TIP142 dan TIP147. Mereka ini adalah transistor ber-type Darlington
