FITUR MIXER YAMAHA EMX640

Yamaha EMX640 adalah sebuah alat pencampur audio yang menjadi satu dengan Power Amplifiernya. Produsen mikser audio ini menyediakan 6 colokan mic untuk XLR dan Akai.

Juga tersedia saluran dari outputan audio semacam tape recorder untuk ikut tercampur dengan sinyal dari microphone.

Dikatakan bahwa Amplifier dari alat ini mampu mengeluarkan daya hingga 200Watt masing-masing kanal.

Yamaha menyediakan 2 buah equalizer untuk masing masing kelperluan: untuk saluran utama dan saluran monitor.

Sumber foto: reverb_com

Artikel tentang fitur ada pada link ini:

https://usa.yamaha.com/files/download/other_assets/4/318554/EMX640E.pdf

REVIEW MIXER POWER YAMAHA EMX640

Contoh aplikasi mixer dengan power buatan Yamaha ini bisa dilihat pada gambar di bawah ini:

Sebenarnya hanya dengan modal 6 input saja sudah bisa membikin mini band atau membikin satu kelompok musik. Akan tetapi ini hanya untuk aplikasi musik sederhana saja. Tidak disarankan untuk konser.

Untuk permainan organ tunggal masih bisa dilakukan di panggung kecil atau panggung sederhana.

KEMBALI KE ATAS

SKEMA MIXER POWER

Setelah mendapatkan file skema dari mikser ini, maka saya mencoba untuk memecahnya menjadi beberapa seksi, mulai dari preamp hingga power amplifier.

Berikut uraiannya:

PREAMP MIC

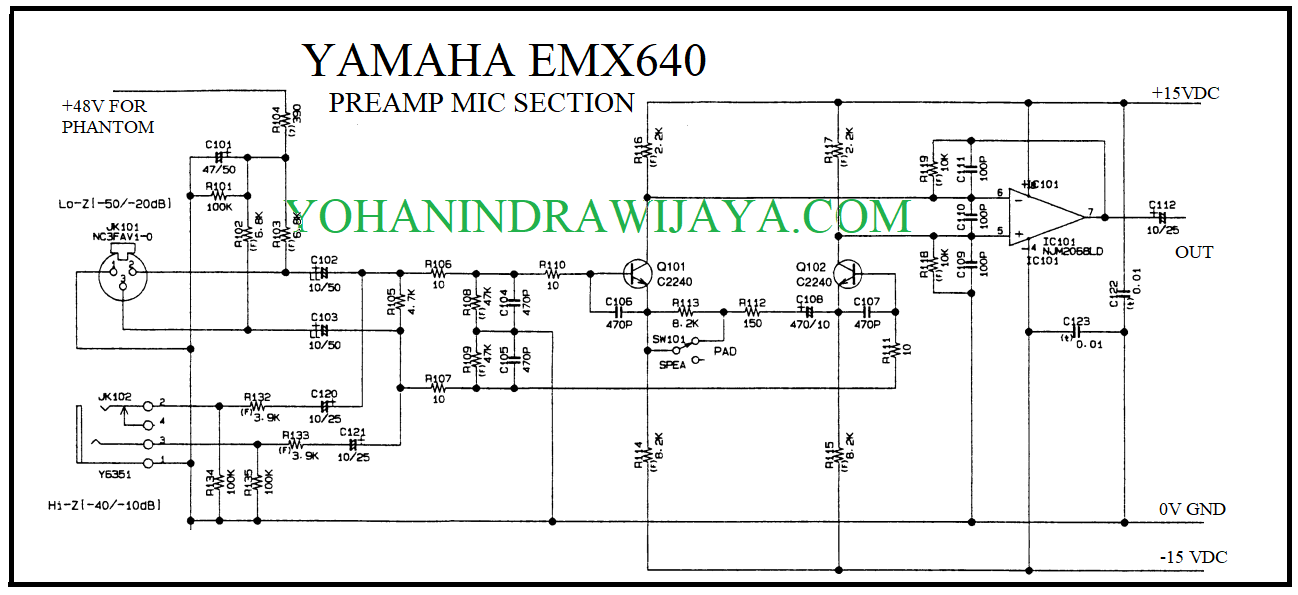

Skema preamp mic bisa dilihat pada skema di bawah ini:

Pada skema ini tidak dijumpai potenio GAIN seperti skema merk lain yang satu gaya dalam membuat rangkaian balans mic preamp. Akan tetapi telah diganti dengan tombol PAD. Mungkin di sini maksudnya adalah pemain bisa memilih apakah ia menggunakan GAIN kecil ataukah Gain besar.

Gain kecil biasanya untuk sumber bunyi yang kuat maupun telah diperkuat seperti Keyboard, Efek gitar, maupun mixer dari Drum. Sedangkan untuk Gain besar biasanya ia adalah berasal dari spul gitar, spul microphone, spul kendang dan sumber dari microphone lainnya.

Selanjutnya sinyal balans dari 2 output transistor ini masuk ke IC OPAMP untuk dijadikan menjadi sinyal unbalans, sehingga bisa dilakukan proses pengolahan selanjutnya.

TONE CONTROL

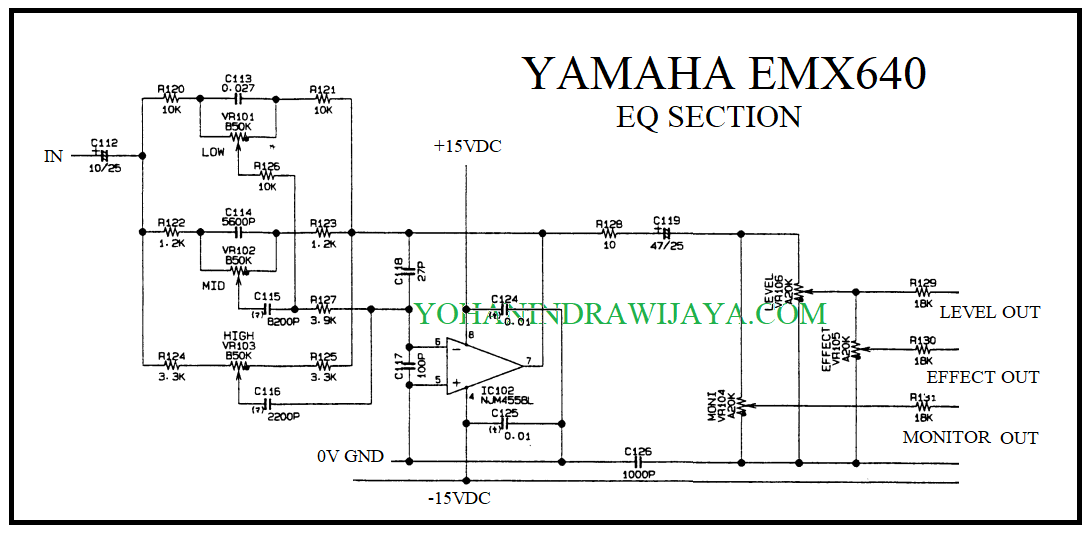

Sinyal output dari rangkaian mic preamp ini selanjutnya masuk ke rangkaian tone kontrol atau biasa disebut dengan Equalizer.

Setiap channel dari mikser ini terdiri dari 3 buah potensio tone kontrol. Mereka itu masing-masing adalah untuk sinyal Bass ( LO ), Middle ( MID ) dan Treble ( HI ).

ke-3 output dari rangkaian tone kontrol ini akan masuk ke pin non inverting IC OPAMP untuk diperkuat.

Output dari Equalizer per channel ini selanjutnya masuk ke 2 potensio : Untuk Level dan untuk Monitor.

Sementara untuk potensio Effecy out dipasang setelah volume Level. Ini berarti level sinyal ke rangkaian effek tergantung dari sinyal dari potensio LEVEL.

MASTER CONTROL

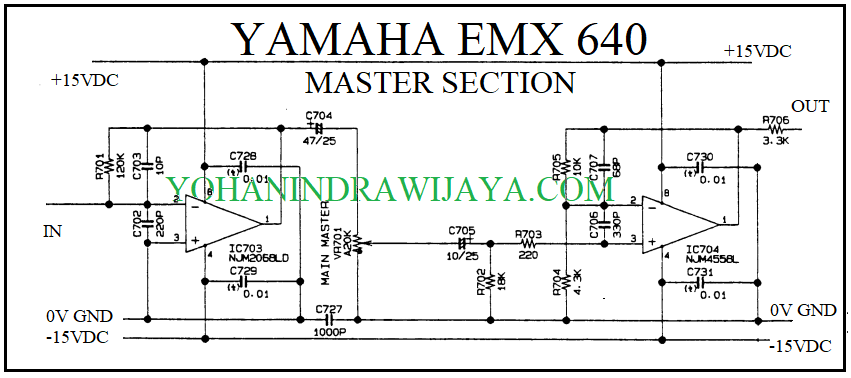

Sinyal output dari masing masing potensio level per channel ini bertemu pada satu titik, yakni input rangkaian MASTER.

Selanjutnya oleh OPAMP Master ini, semua sinyal input akan dijumlahkan masing-masing sinyal.

Hasil penjuamlahan level sinyal ini masih masuk ke potensio Master Level atau tertulis MAIN MASTER.

Karena setelah masuk ke Potensio MAIN MASTER dan sinyal campur ini mengalami penyusutan arus, maka harus di perkuat kembali.

IC704 bertugas untuk memperkuat sinyal dari output Master Potensio ini.

Selanjutnya output dari rangkaian potensio master ini akan masuk ke rangkaian Equalizer master.

EQUALIZER

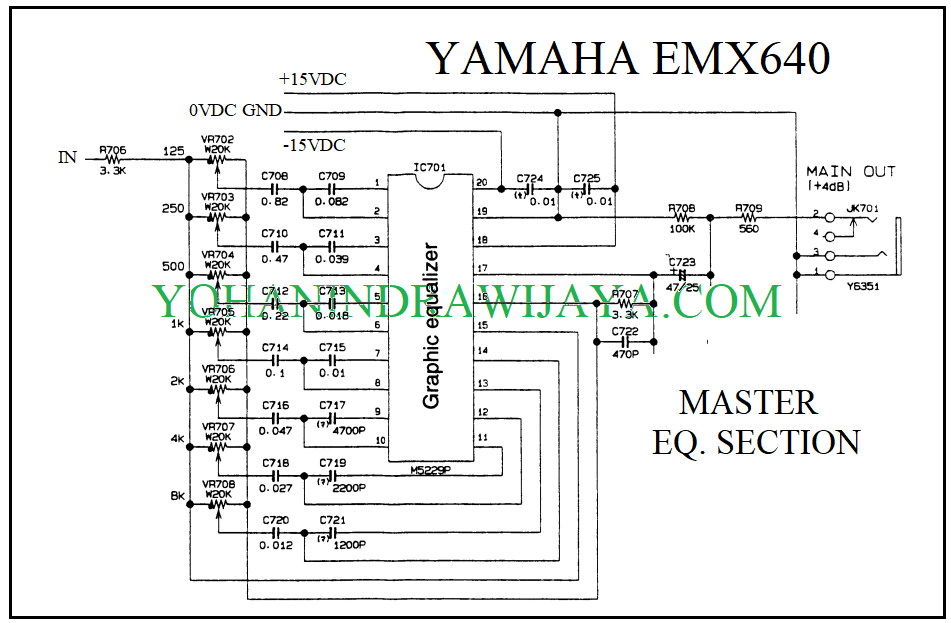

Rangkaian equalizer pada mixer power ini menggunakan kompnen utama berjenis iC dengan nomer M5229. IC ini dirancang untuk dijadikan sebagai Equalier 7 kanal.

7 Potensio terpasang secara paralel, sementara pin tengah dari potensio akan masuk ke rangkain filter frekwensi masing-masing OPAMP dari IC ini.

IC Equalizer ini menggunakan tegangan simetris +/- 15 VDCuntuk supplai utama IC.

POWER AMPLIFIER

Mixer ini juga memiliki 2 Power Amplifier atau biasa disebut dengan Ampli stereo. Supplai dari Power Amp ini adalah sebesar 65VDC simetris.

Menurut review dan manualnya, ampli ini mengeluarkan daya hingga 200Watt.
