Trik menggantikan Tr Darlington ke Tr biasa DENON AVC4310 adalah mengganti transistor Final bawaan Power amplifier ini namun kita ganti dengan transistor umum.
DENON AVC4310 adalah Power Amplifier dengan fitur 7.1 yang berarti ada 7 buah kanal Power yang tersedia dalam Box Power Amplifier.

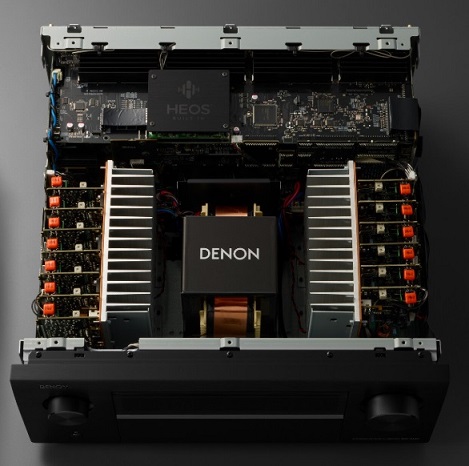

Di bawah ini adalah penampakan isi dalam Power buatan DENON AVC4310.
Dalam tulisan ini, saya hanya mengambil Schematic Diagram pada bagian FL ( kanan depan ).
Berikut potongan schematic Diagramnya.
c
SIMULASI RANGKAIAN
Simulasi kita lakukan untuk memastikan bahwa rangkaian Power Amplifier yang sudah kita gambar ulang adalah bekerja sesuai dengan skema aslinya.
Pada schematic aslinya, transistor Final menggunakan pasangan nomer DHCT-C3 dan DHCT-A3.
Transistor ini berjenis Darlington, kemasan TO3P4, 4 pin, memiliki kemampuan penguatan tinggi.
Beberapa mengatakan bahwa transistor buatan DENON ini hampir mirip dengan pasangan transistor SAP15N/P.
Transistor ini buatan SANKEN yang memiliki kemampuan daya hingga 150W (LIHAT DATASEETS).
Ini berarti GAIN rangkaian adalah sekitar 5000X sampai 20.000X.
TRIK MENGGANTI TR DARLINGTON
Karena tidak tersedia di pasaran, maka saya mencoba menggantikannya dengan transistor umum yang ada.
Pilihan paling tepat yaitu Driver C2073 Final C5200 berpasangan dengan Driver A940 Final A1943.
Hasil dari simulasi rangkaian ini menunjukkan bahwa rangkaian bekerja dengan baik dengn menggunakan tegangan 60VDC.
Dari schematic Diagram di atas nampak bahwa tegangan output terminal speaker adalah sekitar 4mV.
Tegangan basis pada transistor Final adalah 0,27VDC dan saya rasa ini masih layak.
Pada basis transistor Driver adalah +0.83V dan -0.78V.
Kita tinggal memainkan nilai resistor R26 (82Ohm) ke angka yang lebih tinggi dan akan mencapai angka +1.05V dan -1.05V.
