MARSHALL 8008 adalah ampli gitar yang menggunakan transistor sebagai komponen utama. Menghasilkan output audio 2 x 80 Watt. Istilah ini biasa disebut dengan VALVESTATE.
Seperti kita ketahui bersama bahwa MARSHALL hampir selalu membikin ampli gitar dengan komponen utama Lampu tabung seperti nomer 12AX7 dan ECC83.
INFO
Official pabrik ampli di sini: https://marshall.com/
Info tentang AMPLI di sini: https://marshall.com/marshall-amps/products/amps
Beberapa mengatakan bahwa ampli yang tidak menggunakan lampu tabung disebut dengan istilah VALVESTATE.
Penampakan ampli adalah seperti gambar di bawah ini:
Tidak seperti ampli head yang lainnya, ampli yang ini lumayan tipis, hanya 1u.
SKEMA

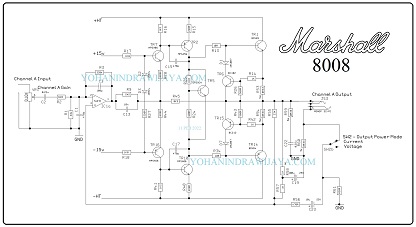

Berikut ini adalah skema hasil edit dan pangkasan .
PENJELASAN
Tegangan suppai dari rangkaian ini adalah 42VDC simetris. Dengan angka ini akan mendapatkan hasil output sebesar 80 Watt pada beban 8 Ohm.
Jika kita perhatikan pada skema ampli ini, maka akan terlihat skema OPAMP, penguat tegangan, Servo driver, OCP dan Darlington Amplifier.
Faktor penguatan tergantung dari resistor R3 dan R2. Selanjutnya akan diperkuat oleh TR2 ( MPSA 56 ) dan TR10 ( MPSA 06 ).
Antara kolektor dari TR2 dan TR10 terhubung oleh transistor TR5 ( TIP29 C) sebagai servo driver untuk transistor final power.
TR6 ( BC182 ) dan TR15 ( BC212 ) bertugas sebagai pengaman transistor dari arus yang berlebihan pada saat level sinyal terlalu tinggi sehingga transistor final tidak akan pernah mengalirkan arus yang sangat lebih yang mengakibarkan kerusakan transistor Power.
TR1 ( BDV65 ) dan TR14 ( BDV64 ) adalah pasangan transistor power Darlington dengan daya maksimal 125 Watt.
Berikut ini adalah penampakan transistor power darlington ini:
