Greg Mackie adalah nama seorang teknisi elektro pabrik pesawat terkenal di AS:Boeing. Setelah undur diri dari pabrik tersebut, ia mencoba menjadi perancang audio. Pada tahun 1988 ia mendirikan Mackie Design,Inc . Merk pertama buatannya saat itu adalah Mixer audio type LM1602.
Hingga saat ini, sudah ribuan seri produk dari Mackie. Mackie sendiri mendapatkan nomer tersendiri bagi insan audio professional Indonesia karena punya gaya tersendiri dalam produk-produk audio professionalnya.
Saya mengenal produk dari Mackie tahun 1999, pada saat pentas seni disebuah perusahaan. Saat itu pemilik Sound Sistem menggunakan Mixer Mackie 36 channel. Pada saat itu, mixer buatan Mackie sudah keren dan berkelas.
Kali ini hasil keluyuran di internet, saya memperoleh skema mixer keren buatan Mackie: 408M/ 808M. Alat ini adalah sebuah Mixer sekaligus Power Amplifiernya atau istilah audionya adalah Powered Mixer.
Mixer dengan Power ini termasuk laris di pasaran Internasional karena ringkas. Memiliki beberapa channel sekaligus Amplifiernya. Pada era 90an, mixer dengan power ini biasa dipakai untuk mall kecil, toko swalayan, dan panggung mini ( kalau di Indonesia biasa disebut dengan electone ).
Hinga saat ini, Mixer berpower ini masih sering dijumpai di negeri kita. Mixer berpower ini bersaing dengan kompetitor lain seperti Peavey. Mixer berpower ini dibuat sekita tahun 1998 lalu.
Setelah mendapatkan skemanya di Internet, maka saya coba ceritakan dan jelaskan bagaimana skema- skema menarik dari Mixer berpower ini.
MIC PREAMP
Dibawah ini adalah skema hasil edit dari Mixer berpower 408M.
Skema preamp mic dari Mixer ini masih dalam taraf umumya “preamp balans”. Hanya menggunakan satu tingkat transistor penguat sinyal input ( Q1 dan Q2) . Selanjutnya masuk ke Instrumentasional amplifier ( U2A dan U2B), selanjutnya masuk ke OPAMP balans to single U1A .
OPAMP disini menggunakan power supply simetris 15VDC.
BACA JUGA:
TONE CONTROL

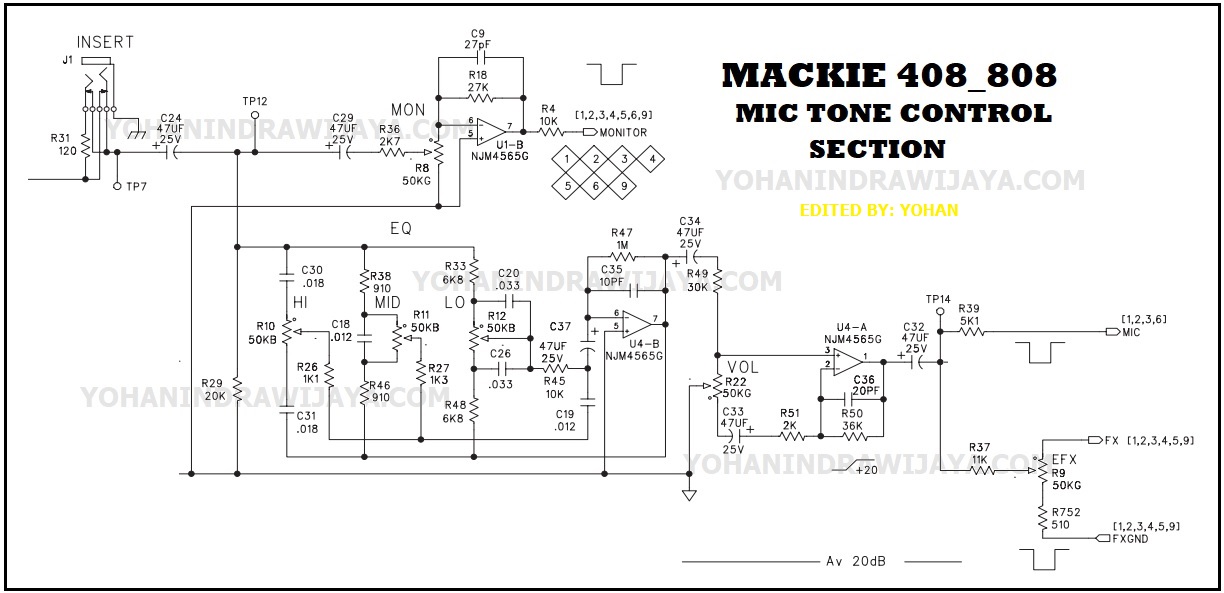

Setelah sinyal dari microphone ini diamplify oleh OPAMP U1A, maka selanjutnya masuk kerangkaian pengatur nada. Perhatikan skema dibawah ini:
Sinya masuk dikopel oleh C24, selanjutnya masuk ke jaringan R-C Tone Kontrol dengan potensio R10( Hi / treble ) , R11( Mid range/ Midle), dan R12 (Lo / Bass ) yang selanjutnya diperkuat oleh OPAMP U4-B.
Note: U1B adalah OPAMP untuk memperkuat sinyal yang akan dikirim ke saluran Monitor. OPAMP menggunakan power supply simetris 15VDC.
Output sinyal dari OPAMP U4-B masuk ke potensio R22 untuk diatur Volumenya, dan masuk ke OPAMP U4-A untuk diamplify lagi.
Output dari rangkaian tone kontrol ini melewati R39 untuk masuk ke rangkaian master / pencampur.
Sementara output yang melewati R38 dan potensio EFX adalah sinyal yang akan melewati rangkaian Effek.

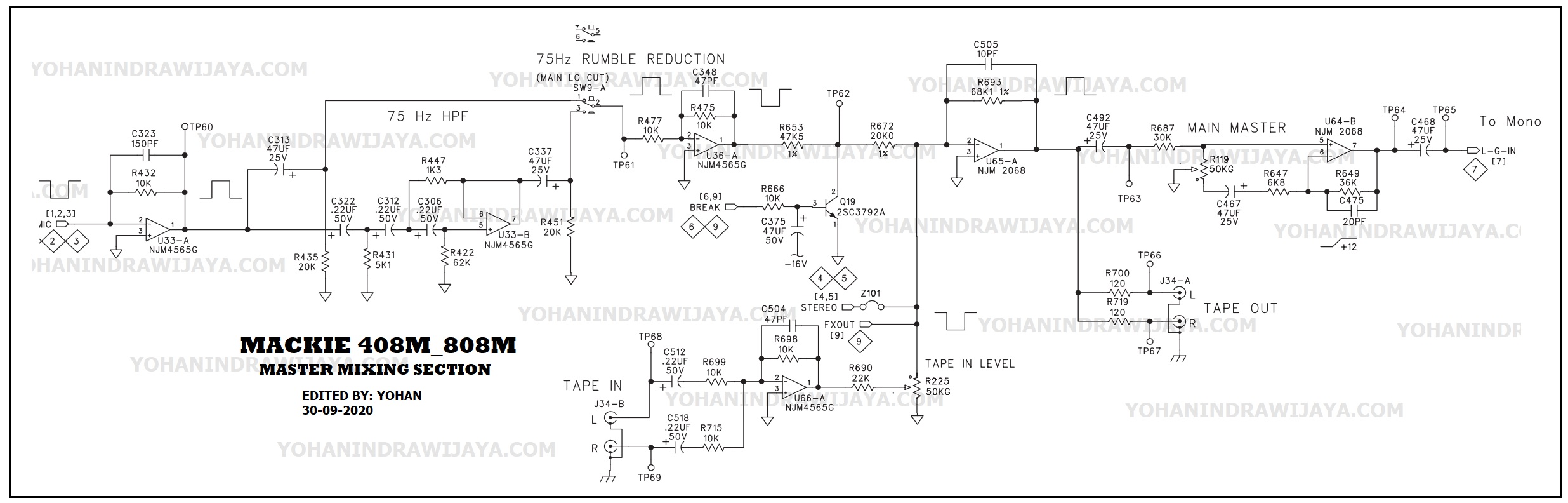

MASTER CONTROL
Semua sinyal dari masing masing channel akan masuk ke rangkaian pencampur ini. OPAMP yang dipakai adalah IC bertype 4565. IC ini termasuk IC Low noise dengan slew rate 4V/uS. TL072MJG=13V/uS. Berbeda dengan IC type JRC4558=1V/uS. LM324=0.5V/uS.
Master kontrol pada Mixer ini memiliki fitur High Pass Filter 75 Hz.
Selanjutnya masuk ke rangkaian pembalik phasa U-36A. Output dari OPAMP ini bercampur dengan sinyal dari Tape in dan dicampur ulang dengan OPAMP U65-A.
EQUALIZER 9 CHANNEL
Equlizer pada MIxer berpower ini memakai prinsip ekualizer 2 tingkat dengan tingkat 1 nya untuk mengolah band frekwensi 63Hz, 250Hz, 1kHz, 4kHz, dan 16kHz, sedangkan pada tingkat kedua mengolah band frekwensi 125Hz, 500Hz, 2kHz, dan 8kHz.
Skema ekualizer tidak ditampilkan karena agak rumit skemanya. Akan tetapi jika ingin melihat sendiri skema nya, bisa dilihat disini halaman nomer 7 .
BACA JUGA:
POWER AMP
Power Ampli pada mixer ini lumayan rumit. Menggunakan prinsip kerja kelas H. Jika mengolah sinyal kecil, maka hanya memakai catu daya 45V saja. Jika sinyal besar dan kuat, maka menggunakan catu daya 90VDC via Transistor MOSFET Q8 dan Q76 .

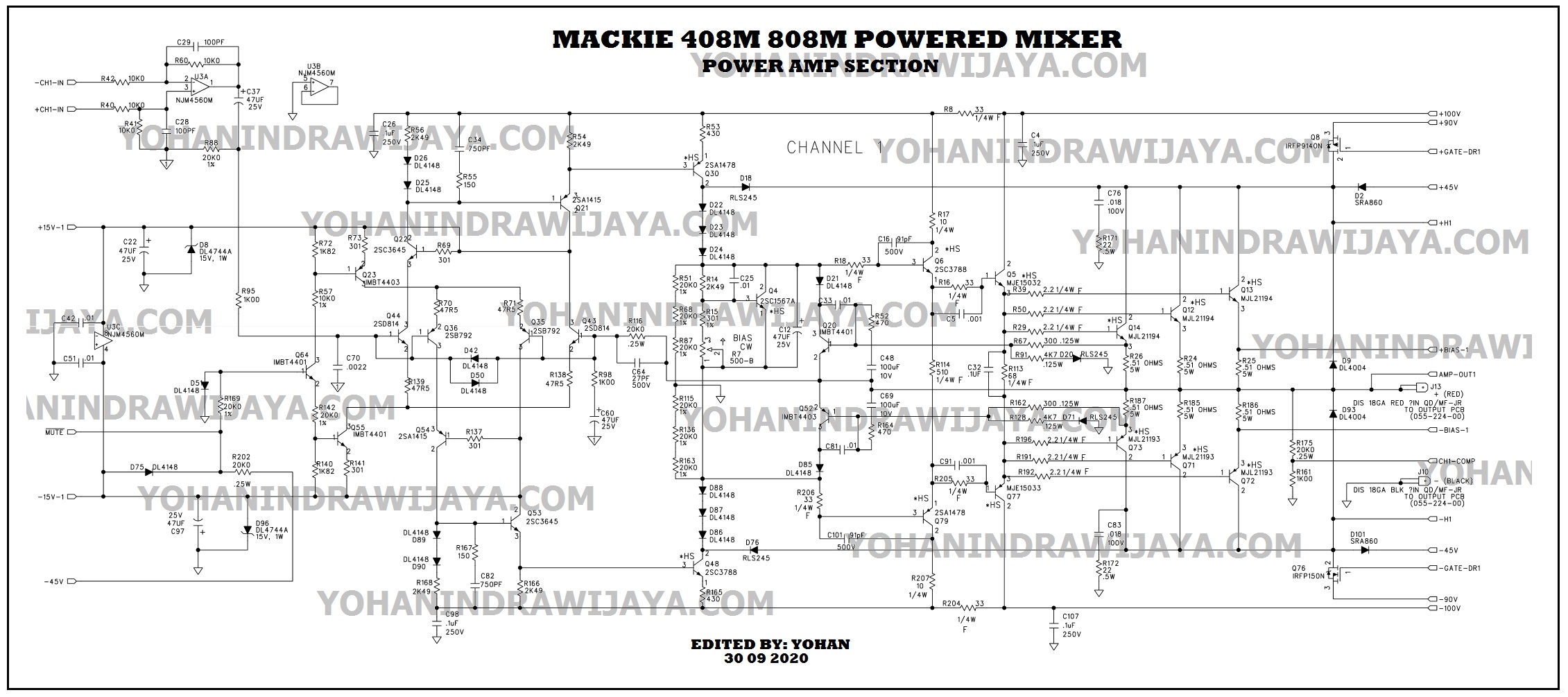

Skema bisa dilihat seperti gambar dibawah ini.
Klik gambar untuk memperbesar. Jika ingin skema aslinya KLIK DIMARI.
Power Amp ini menggunakan 3 pasang transistor Final type MJL21194 dengan MJL21193 . Masing masing Transistor Power nya memiliki daya sekitar 200WDC.
MAXIMUM RATING:
- Collector−Emitter Voltage: VCEO=250Vdc
- Collector−Base Voltage: VCBO=400Vdc
- Emitter−Base Voltage: VEBO=5Vdc
- Collector−Emitter Voltage: − 1.5 V VCEX 400Vdc
- Collector Current −Continuous: IC= 16Adc
- Collector Current −Peak (Note 1)ICM= 30Adc
- Base Current − Continuous: IB=5Adc
- Total Power Dissipation @ TC = 25C:PD=200 W
- Derated above 1.43W/C
- Operating and Storage Junction Temperature RangeTJ, Tstg−65 to+ 150C
Datasheetsnya DISINI.
