AB 200 adalah nama amplifier buatan AB International yang menghasilkan total daya hingga 200 Watt atau 2 x 100Watt pada speaker 4 Ohm. Tegangan Supplai adalah 30 VDC menggunakan transistor jengkol.
INFO

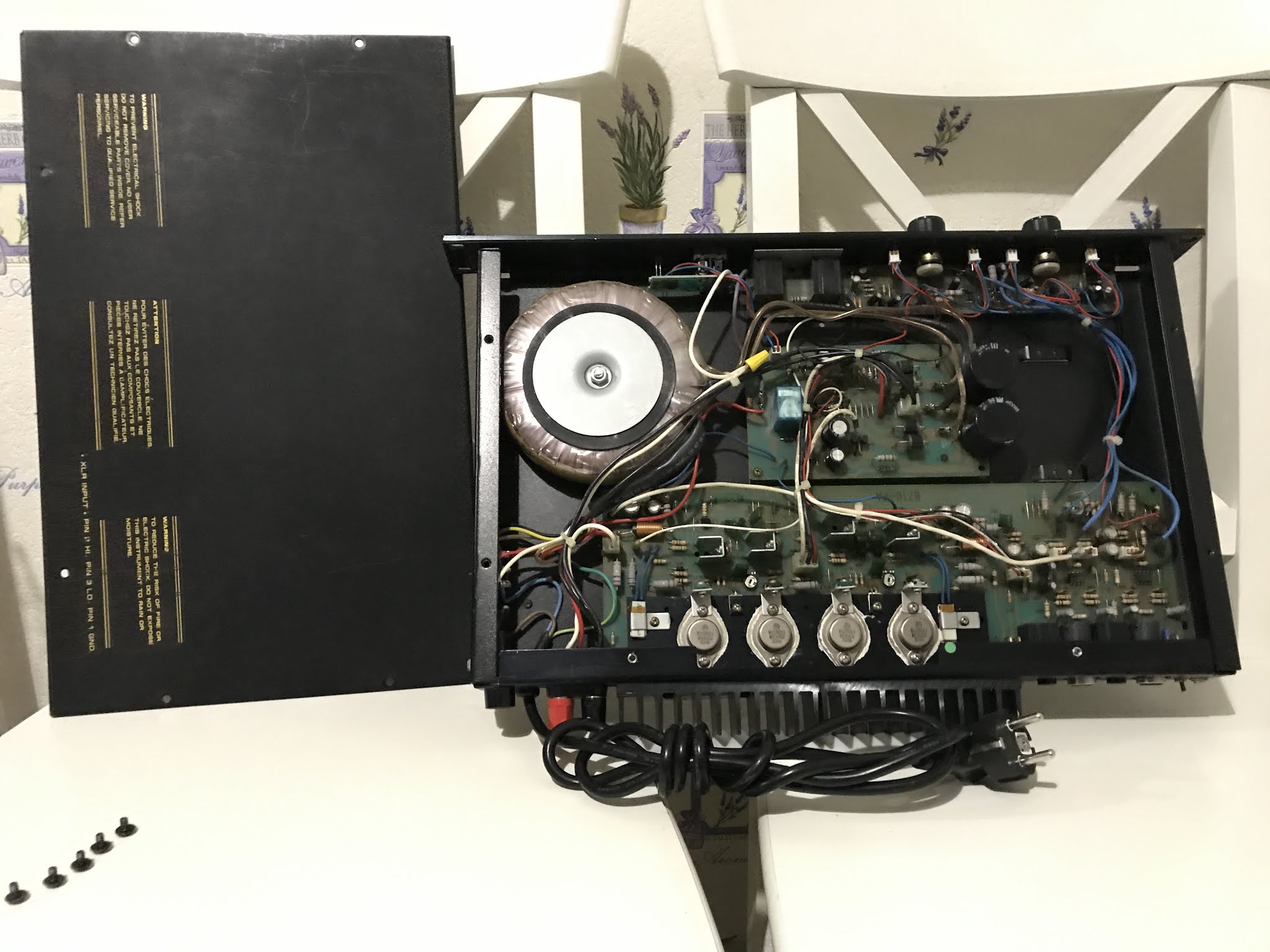

Penampakan isi dalam ampli adalah seperti ini:
Dalam box ampli nampak menggunakan travo donat dan 2 pasang transistor jengkol.
SKEMA
Karena skema agak buram, maka say coba membuat skema gambar ulang. Hasil adalah seperti berikut ini:
Dari skema rangkaian power amplifier ini nampak bahwa power ampli ini terdiri dari beberapa blok, antara lain adalah:
- Penguat awal, menggunakan Q1 dan Q2 ( 2SC2210 ),
- Penguata tegangan, Q5 ( 2SA1358 ),
- Servo driver (Q6),
- Driver Amplifier ( Q9, Q10 ),
- Over Current Protection ( Q7, Q8 ),
- Power Amplifier ( Q11, Q12 ).
PENJELASAN
Tegangan supplai untuk ampli termasuk tegangan simetris yang tidak besar, yakni simetris 30VDC.
Dengan demikian maka hasil output amplifier juga tidak besar. Hitungan saya adalah 81 Watt pada 4 Ohm. Mungkin pabrik memiliki hitungan tersendiri hingga mengklaim daya keluaran hingga 100 Watt pada 4 Ohm.
Skema ampli nampak di sini telah memiliki fitur rangkaian servo bias dan OCP yang ini termasuk fitur untuk mengamankan transistor dari beban lebih dan panas lebih.
