HARMAN KARDON 640 660 adalah amplifier buatan HARMAN yang menghasilkan audio hingga 92 Watt ( HK640 ) dan 117 Watt ( HK660 ) pada beban 4 Ohm dan power supplai simetris 43 VDC.
INFO
Pada tampilan depan hanya ada fitur potensio untuk mengatur BASS, TREBLE, VOLUME dan BALANCE saja. Saklar depan hanya ada saklar DPDT untuk pilihan TAPE1/TAPE2, CD/TUNER, AUX/VIDEO.

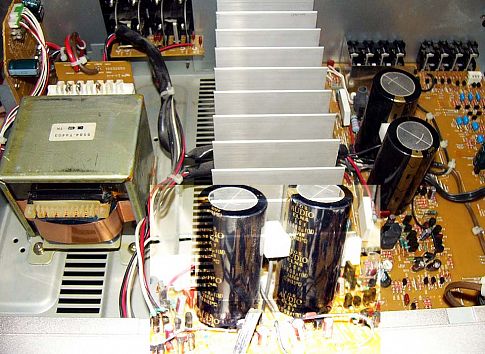

Penampakan amplifier adalah seperti berikut ini:
SKEMA
Berikut ini adalah hasil edit dan pangkasan dari skema aslinya.
Jika kita perhatikan di sini maka nampak rangkaian dari Harman Kardon 640 terdiri dari beberapa blok, antara lain:
- penguat diferensial
- penguat tegangan termasuk cermin arus di dalamnya
- servo driver yang terdiri dari rangkaian darlington
- driver amplifier
- final power amplifier
Untuk penguat diferensial menggunakan transistor NPN dengan nomor 2sc1775r, selanjutnya sinyal tersebut diperkuat oleh transistor Q413 dan Q415 .
Selanjutnya sinyal tersebut masuk ke driver dari power amplifier ini , yakni transistor nomor Q419 dan Q421.
Sinyal dari driver ini selanjutnya masuk ke penguat darlington yang masih termasuk driver amplifier, yakni Q425 dan Q423.
Selanjutnya masih diperkuat kembali dengan Transistor final yaitu Q427 dan Q429. Untuk transistor final ini menggunakan transistor dengan nomor 2SC3907 berpasangan dengan 2sa1516.
PENJELASAN
Pada ampli jenis ini, Tone Kontrol adalah hasil feedback antara output audio dengan feedback negatif dari rangkaian power amplifier.
Berbeda dengan rangkaian tone kontrol yang umumnya kita kenal di Indonesia yaitu menggunakan baxandall OPAMP maupun transistor.
Dengan Tegangan supplai 43 VDC maka masih memungkinkan untuk menghasilkan daya audio hingga 160 Watt. Akan tetapi pihak pabrik merancang jika amplifier ini hanya mampu mengeluarkan daya audio hingga 117 Watt saja.
Transistor final menurut datasheets adlaah mampu menghasilkan daya hingga 130 Watt.
Klik untuk memperbesar
