PSW1000 adalah ampli Subwoofer buatan JBL yang mampu menghasilkan power sebesar 100watt pada speaker 4 Ohm pada tegangan Supplai Simetris 40VDC.
INFO
Subwoofer buatan JBL PSW1000 merupakan Subwoofer yang produksi era 90-an dan terkenal pada era 2000-an.
Menggunakan speaker woofer 10 inchi.

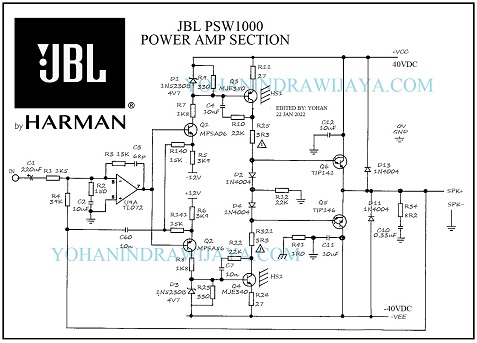

SKEMA
Berikut ini adalah hasil edit dan pangkas setelah saya dapatkan file nya dari internet.
Nampak di sini bahwa ampli hanya menggunakan 1 pasang transistor final power yakni dengan nomer TIP141 dan TIP146.
PENJELASAN
Seksi Power dari Ampli Subwoofer ini menggunakan Supplai simetris 40VDC maka berarti hanya akan mampu menghasilkan audio sebesar 144 Watt pada spiker 4 Ohm.
Akan tetapi dengan berpatokan pada datasheets transistor Final, maka kemampuan ampli adalah 125Watt.
Datasheets di sini: https://www.onsemi.com/pdf/datasheet/tip140-d.pdf
Tidak seperti ampli OCL biasanya yang menggunakan prinsip feedback non inverting, maka ampli ini malah menggunakan prinsip inverting amplificaton, di mana resistor feed back terhubung ke input inverting OPAMP sebagai penguat awal.
Output dari OPAMP ini terbagi menjadi 2 seksi yakni seksi pertama masuk ke Q1 untuk oenguatan phasa +, sementara satunya lagi adalah Q2 sebagai penguatan phasa -.
Selanjutnya sinyal dari transistor ini masuk ke basis Q3 dan Q4 untuk penguatan lanjutan yang berakhir pada penguat transistor final yang merupakan gabungan driver dan final power amplifier.
