Mackie SR32 adalah salah satu mixer produk unggulan MACKIE pda era 90-an.
Pada artikel ini penulis hanya me-review skema Preamp, HPF dan Equalizer saja.
DAFTAR ISI
FITUR MIXER MACKIE SR32
Mixer buatan BEHRINGER dengan kode SR32 adalah pilihan yang cocok untuk urusan pencampuran banyak sumber sinyal audio seperti konser, rekaman meski memiliki fitur yang lumayan.
Lumayan di sini adalah ia hanya memiliki beberapa soket konektor untuk SUB, AUX dan MON.
Akan tetapi seorang joki dari mixer ini masih bisa berkreasi untuk mencampur beberapa sumber sinyal untuk menghasilkan campuran nada musik yang bagus.
Mixer ini memiliki 4 bus, 6 AUX sends, 3 Equalizer yang khusus nada middle tersediakan pemilihan range frekwensi / swepable freq, Talkback ( tapi tidak saya review ), hingga Potensio geser 6 cm untuk FADER,
REVIEW MACKIE SR32
Seorang teknisi audio menggunakan Mixer ini untuk mereka gunakan di dalam sebuah gereja karena ia menganggap mixer ini handar dan bagus. Selengkapnya SILAHKAN BUKA CHANNEL YOUTUBE INI.
PROSOUND NETWORK: Preamp mic nya bagus dan hasil audionya seperti tanpa distorsi. selengkapnya silahkan baca DI SINI tetapi menggunakan bahasa Inggris.
Channel youtube CAKRAWALA STUDIO juga membikin review tentang mixer ini, akan tetapi menggunakan MACKIE SR32.8, yang masih satu kelas skema elektronik. silahkan LIHAT Di SINI.
SKEMA DIAGRAM MIXER INI

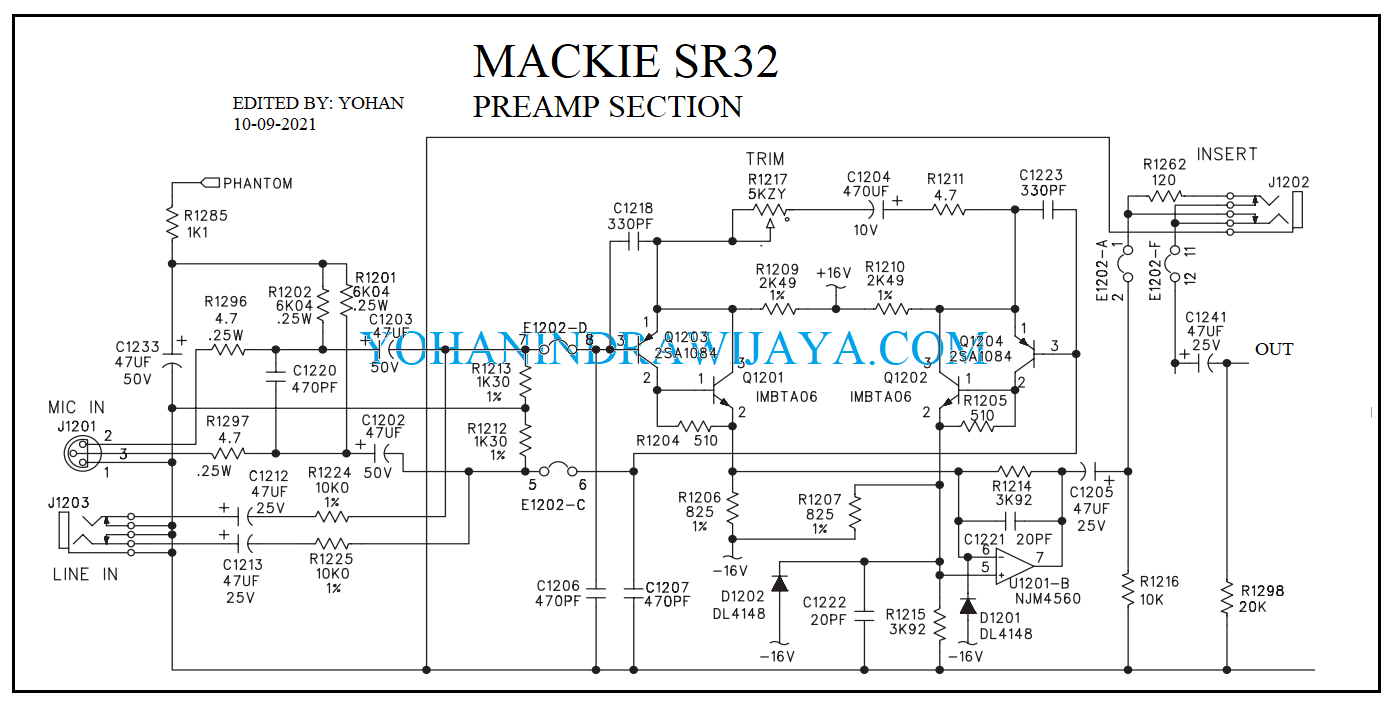

PREAMP
HPF
Pada Mixer standart selalu ada tersedia rangkaian High Pass Filter, yang bertugas untuk mengurangi atau menekan level sinyal frekwesi rendah maupun frekwensi super rendah yang biasanya membikin suara dengung dan gangguan yang lain.
Jika menggunakan microphone yang biasa kita pakai untuk memungut sinyal alat musik bernada tinggi seperti tamborin, perkusi frekwensi tengah maupun tinggi, seruling, saxphone, dan lainnya ada baiknya kita memanfaatkan rangkaian ini untuk mengaktifkannya.
Komponen aktif dari rangkaian ini menggunakan OPAMP NJM4560. Low Cut Filter atau High Pass Filter ini tersetting pada frekwensi 75Hz ke bawah untuk mengalami penekanan dan hingga lebih 75Hz untuk lolos.
EQUALIZER
Rangkaian equalizer di sini menggunakan 4 potensio kontrol, yakni untuk saluran HI 12kHz, LO 80Hz, serta 2 buah potensio untuk MID.
MID menggunakan potensio yang bertugas untuk memilih range frekwensi antara 100Hz hingga 8kHz dan yang satunya bertugas untuk memilih GAIN frekwensi terpilih tadi antara -18dB hingga +18dB.
Range frekwensi middle ini cukup lebar dan cukup membantu untuk mengangkat instrumen musik , yaitu yang bekerja pada range frekwensi tersebut.
Pada skema rangkaian ini menggunakan prinsip pengolahan nada middle pada tingkat pertama dan pengolahan nada treble dan bass pada tingkat selanjutnya.
Beberapa ada yang menganggap ini adalah equalizer gaya Inggris.
Setelah nada ter olah oleh OPAMP, maka sinyal audio ini masuk ke sebuah potensio FADER untuk mengatur level dari audio nya.
Setelah itu, sinyal audio yang telah terkontrol ini masuk kembali ke sebuah OPAMP nomer NJM4560 untuk diperkuat kembali. Meski demikian, sinyal ini mengikuti besaran sinyal dari potensio.
Jika potensio kita tutup penuh atau kecilkan penuh, maka OPAMP tetap akan menghasilkan sinyal 0V.
OPAMP terakhir di sini menggunakan faktor GAIN sebesar 10dB.
OPAMP yang bertugas adalah IC yang bernomor NJM4560 yang pada saat itu terkenal dengan LOW NOISE.
KESIMPULAN
( BACA LAGI )
Transistornya tidak umum di pasaran, apakah ada transistor pengganti yg umum?
Untuk bikin OMBRO, transistor A1084 bisa diganti dengan A1085 . Jika masih tidak ada, silahkan ganti dengan A733. Sedangkan IMBTA06 coba saja ganti dengan MPSA06.
Akan tetapi hasil audio tetap tidak sesuai dgn yang asli meskipun skemanya sama.
Pak, untuk rangkaian mixer mackie ato soundcraft ini ap bp membuat dalam bentuk pcb atau kit nya?
Saat ini saya masih fokus bikin kloningan power daya rendah saja mas-e. Silahkan kunjungi toko kami di shopee dengan nama HELMI ELEKTRO
