UNITRA, PRODUK AUDIO BUATAN POLANDIA SEJAK 61
Ampli Unitra saya belum pernah dengar. Karena ada sebuah skema lawas merk unitra, maka saya penasaran untuk menelitinya.
Menurut wiki, Unittra adalah pabrikan Polandia. Berdiri sejak 1961. Karena gejolak politik di polandia taun 89, maka merk Unitra ini dibubarkan. itulah kenapa artikel teantang ampli dan audiophile merk Unitra tiak begitu terdengar di telinga orang Indonesia.
Setelah mencari gudang artikel pdf di eserviceinfo.com, maka saya mendapatkan skema ampli lawas ini.
Ampli Unitra ini bentuknya seperti ini:

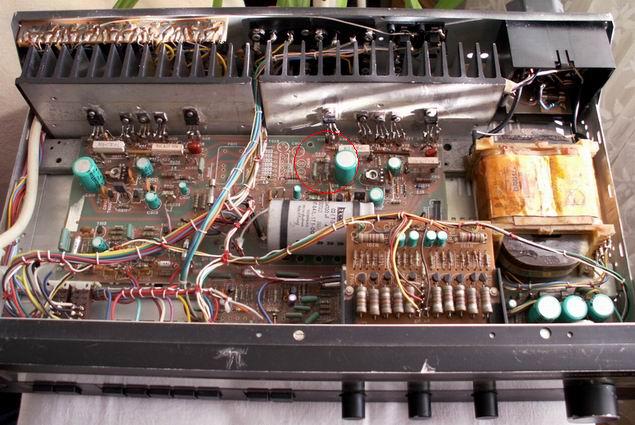

Bagian dalamnya seperti ini:
Lawas banget ya? Perhatikan elco nya. Gede. Tapi pada saat itu ampli ini sudah termasuk hifi bagus lho.
SKEMA AMPLI UNITRA
Untuk download file Mic Preamp dan Tone Kontrol nya disini:
Untuk Donlot File Ampli dan power Supply disini:
Akan tetapi jika perlu skema Powernya saja bisa klik gambar dibawah ini:
Dalam skema nampak ada transistor final 2N5488 dan 2N6491 yang memiliki kemampuan sekitar 75 watt. Lumayan keras dijamannya.
Kalau ingin skema versi yohanindrawijaya.com bisa dilihat gambar dibawah ini:
HASIL SIMULASI
Dengan dibantu software Proteus, maka didapatkan gambar seperti dibawah ini:
Hasil simulasi mengatakan bahwa ampli ini mampu hingga mencapai tegangan 32 Vp pada spiker 8 Ohm atau 64 Watt RMS ( 128 Watt Peak ).
Jika hasil simulasi ada, maka skema ini bisa untuk dijadikan bahan pertimbangan modifikasi ampli anda yg bergaya sama dalam skema. Selamat mencoba.
