SW10F adalah amplifier subwoofer buatan YAMAHA yang memiliki daya hingga 180 Watt pada frekwensi 100Hz. Frekwensi range mulai dari 25Hz hingga 150Hz.
Subwoofer ini mulai tren sejak tahun 2000 awal.
INFO YAMAHA SW10-F
Berikut ini adalah penampakan dari ampli Subwoofer YAMAHA SW10F ini:
Menurut datasheets, ampli ini menggunakan teknik Bass Reflex Powered Speaker.
Bass Reflex adalah istilah pantulan untuk nada bass, sehingga audio terasa menggetarkan dada. Terlebih apabila daya keluaran dari ampli adalah besar, maka akan terasa menggelegar.

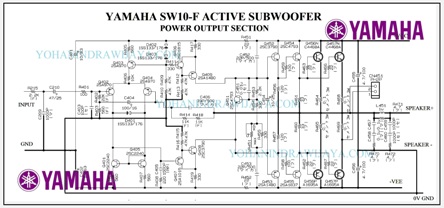

SKEMA
Berikut ini adalah skema hasil pengkasan dan edit yang berasal dari datasheet.
Tegangan Supplai adalah 55VDC Simetris.
Rangkaian penguat awal menggunakan sistim penguat differensial dengan menggunakan kompone aktif mulai dari Q402 ( A970 ), Q404 ( A970 ), Q403 ( A970 ), Q401 ( C2240 ) dan Q405 ( C2240 ).
Tingkat selanjutnya adalah pasangan Sziklai untuk memperkuat tegangan dari penguat awal ini, di mana ia menggunakan transistor Q407 ( A1015) , Q408 ( C3790 ) dan phasa lainnya oleh Q406 ( C1815 ), dan Q409 ( A1480 ).
Power ampli ini juga memiliki rangkaian servo bias yang bertugas pada skema ini adalah transistor Q451 ( C4793 ). VR451 mesti kita seting dengan baik sehingga tegangan bias pada transistor final bisa mendekati titik ambien.
Sinyal audio ini masuk ke rangkaian driver yang bertugas adalah Q452 ( C3790 ) dan Q454 ( C4793 ). Pada sisi yang lain adalah transistor Q453 ( A1480 ) dan Q455 ( A1837 ).
Final amplifier adalah pasangan transistor C4468A / A1695A.
Menurut datasheets transistor, maka transistor ini mampu menghasilkan power hingga 100Watt DC, dengan tegangan kolektor-emitor maksimum 140V, dan hantaran arus maksimum adalah 10A DC.
INFO DI SINI: https://www.el-component.com/bipolar-transistors/2sc4468
INFO TAMBAHAN
Transistor Final pada amplifier ini menggunakan teknik 3 Pengikut emitor ( Three Emitter Follower ), dimana output dari emitor akan masuk ke basis transistor selanjutnya untuk penguatan arus.
Dengan demikian akan didapatkan arus yang cukup kuat untuk mengalir pada beban speaker. Jika arus sangat kuat, maka akan didapatkan hasil audio dengan getaran daun speaker yang sangat keras pula.
Membeli PCB dan Kit Driver serta Power Amplifier di Toko Online ini:
itu gnd input neneran ke vee?
GND tidak boleh konek ke VEE. Coba perhatikan skema dgn skala yang lebih besar. Ada elco penyekat ( C402 ) antara VEE dan GND. Jalurnya tertutup watermark tulisan YAMAHA sehingga nampak antara VEE dan GND terhubung.
Terima kasih telah mampir.
Terminal CN451 itu untuk apa? Selain itu, huruf2 Jepang di bagian bawah nilai komponen juga tidak saya mengerti. Bisakah diberikan penjelasan?
Terima kasih.
CN451 untuk kepentingan kloning bisa anda buang. itu adalah terminal untuk mengukur tegangan Idle pada transistor Final output. Caranya adalah ukurlah tegangan pada CN451, kemudian putarlah trimpot yang ada pada basis transistor servo bias hingga menunjukkan tegangan sekitar 3-10mili Volt ( gunakan AVO meter yang akurat untuk mengukur ini ) pada CN451. Demikian.
