MIXER POWER YAMAHA EM300

EM300 adalah sebuah Mixer sekaligus Power buatan YAMAHA yang berisikan 12 channel potensio dan Power 200 Watt pada beban 4 Ohm.

Mixer dan power ini diperkirakan produksi tahun 1978.

INFO

Mixer 12 channel dengan beberapa fitur:

1. Selector dB input: -50dB, -40dB, -30dB, -20dB, +4dB .
2. Potensio Tone Kontrol: High dan Low.
3. Monitor pre Fader. Menggunakan potensio.
4. Fader / level volume geser setiap Channel.
5. Post Fader Monitor.
6. Potensio Panpot.

Memiliki Master Equallizer 9 channel setelah rangkaian master Fader.

Datasheets manual untuk user: https://usa.yamaha.com/files/download/other_assets/3/324073/EM300E.pdf

Review yutub:

SKEMA

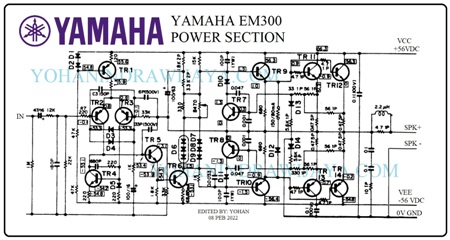

Di bawah ini adalah skema hasil pangkas dan edit pada seksi Power Amplifier milik YAMAHA EM300, yang mana sebenarnya ia adalah skema mixer dan power.

Nama komponen menurut datasheets nya:

• D1..D5 = 1S1555
• D6 = STV-3H
• D7..D11 = 1S1555
• D12 = 1N34
• D13…D16 = 1S1555
• TR1, TR2, TR3: 2SA872A
• TR4,7 : 2SC1213A
• TR5: 2SC1775A
• TR6,9 : 2SC1624
• TR8: 2SA673A
• TR10: 2SA814
• TR11,12: 2SC1403B
• TR13,14: 2SA745B

PENJELASAN

Dalam rangkaian ada sebuah trimpot 470 Ohm yang bertugas untuk menentukan arus stasioner DC pada transistor Final Output, agar selalu terjaga pada 23mVolt antara Resistor Emitor TR12 dan Resistor Emitor TR14.

Transistor Power menggunakan type TO-3 yakni jenis transistor jengkol yang pada era tersebut termasuk transistor Power tinggi.

Datasheets mengatakan bahwa Transistor ini mampu menghasilkan power hingga 70 Watt, tegangan VCE maksimum hingga 100VDC serta arus kolektor maksimal hingga 5 Ampere.
