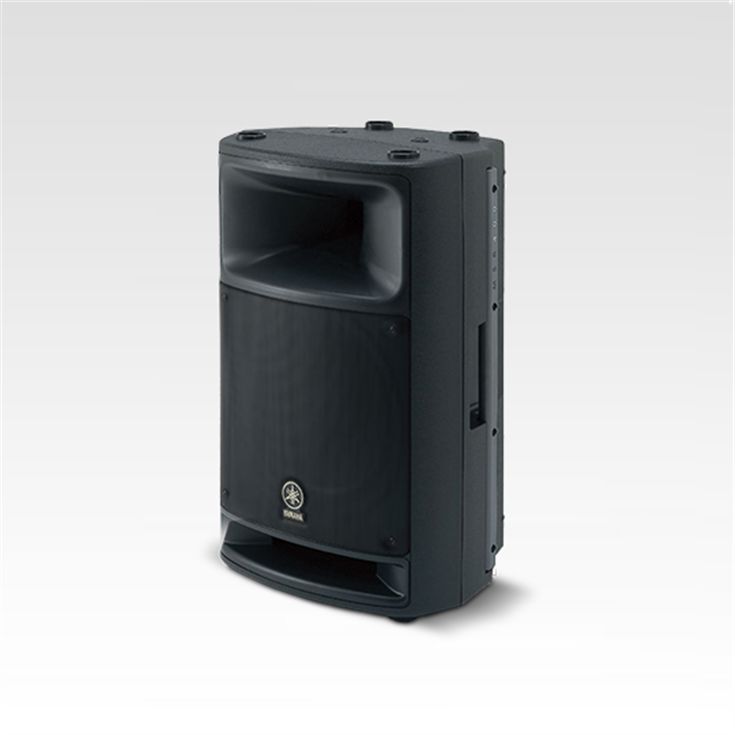

MSR400 adalah Speaker Aktif buatan YAMAHA yang hadir dalam kelas H dan menghasilkan Output Maksimum 400Watt.
INFO
YAMAHA
Menurut tulisan di dalam manualnya disebutkan bahwa dengan menggunakan dummy load 4 Ohm 500 Watt, maka ampli ini telah mampu menghasilkan daya keluaran untuk Low Frekwensi hingga 230 Watt pada beban 4 Ohm.
SKEMA
MSR400 ini saya bagi menjadi 2 skema menarik saja, yakni crossover aktif dan power amplifier karena ampli ini berisikan 2 buah amplifier untuk Low Frekwensi dan High Frekwensi.
CROSSOVER AKTIF
Di bawah ini adalah hasil pangkas dan edit saya untuk mempermudah mempelajari skema crossover aktif dari MSR400.
Pada rangkaian nampak tersedia fitur potensio untuk memilih range frekwensi center pada nada LOW.
Sementara untuk rangkaian output High frekwensi juga tersedia potensio yang bertugas sebagai pemilih frekwensi center nada HIGH.
POWER AMPLIFIER
Power amplifier dari MSR400 ini menggunakan sistim kelas H yang mana ada rangkaian transistor penyedia supplai arus bagi transistor power.
Pada saat ada sinyal kecil, maka kolektor transistor Final hanya ada tegangan kecil namun apabil ada level input besar maka transistor akan mendapatkan supplai besar bahkan tegangan supplai yang jauh lebih besar.
Jika kita memperhatikan, maka hanya dengan modal sepasang transistor TOSHIBA saja ampli ini bisa menghasilkan daya 200Watt tiap channel.
Ini termasuk effisien karena beberapa ampli untuk mendapatkan 200 Watt terkadang harus menggunakan 2 pasang transistor.
x
PENJELASAN
YAMAHA MSR400 ini menggunakan fitur Stepper Voltage untuk mensupplai tegangan untuk pasangan transistor power Q227N ( 2SC5200 ) dan Q227P ( 2SA1943 ).
Ketika level ampli sedang kecil, maka transistor final ini akan mendapat supplai dari Q238N dan Q238P yang berarti terjadi hubungan seri terhadap 2 transistor ini.
Demikian sebaliknya ketika ada level besar, maka transistor final akan memperoleh supplai arus tambahan dari Q241N dan Q241P
