Power Kloning OCL 60W output Kolektor ini saya dapatkan dari sebuah Power Amplifier buatan HARMAN KARDON dengan nomer A402.
Menurut Servis manualnya, Power ini memiliki kemampuan output hingga 40 Watt pada beban 4 Ohm.
Ini karena ia menggunakan transistor Power jenis jengkol TO-3 yang pada era 80-an adalah transistor daya yang terbaik pada era tersebut.
SKEMA OCL 60W OUTPUT KOLEKTOR
Berikut ini adalah hasil edit dan pangkas dari Power buatan Harman Kardon yang saya ambil dari Servis Manualnya
SKEMA ASLI
Tegangan untuk Power Amplifier ini adalah 35VDC simetris.
Transistor Final yang terpasang tentu saja bukan transistor Final daya besar jika kita melihat tegangan supply yang hanya sebesar itu.

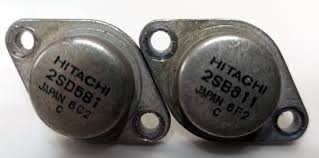

Namun dalam servis manual menyebutkan bahwa transistor Final adalah berjenis TO-3 atau sebut saja transistor jengkol menurut para penghobi elektronika di negeri kita.
Pada schematic ini tersedia transistor Q406 yang bertugas semacam saklar Power bagi sinyal audio.
Ketika Diode D406 terhubung ke tegangan diatas 0V, maka TR Q406 akan terhubung dan power amplifier ini akan bekerja.
Kebalikannya, jika tidak ada tegangan pada diode D406 ini maka Power Amplifier akan OFF karena tidak ada tegangan bias ke transistor VAS Q408 dan Q412.
SKEMA EDIT
Hasil gambar ulang atas schematic aslinya menjadi seperti gambar di bawah ini.
KLIK GAMBAR UNTUK MEMPERJELAS
Preamplifier dari power ampli ini adalah Q1, Q2 dan Q3 yang menggunakan transistor nomer 2SC1400 yang memiliki spek VCE=80V, Pd=0,25W, Ic=50mA, hfe=600x.
Nampak di sini bahwa output rangkaian preamplifier ini adalah kolektor Q1 dan emitor dari Q3.
Menurut DATASHEETS, transistor Final Power ini memiliki kemampuan hingga 60W.
