SIDEKICK SKX 25R adalah nama seri amplifier gitar buatan FENDER yang produksi sekitar 90-an.
INFO
Ampli dengan nomer SKX 25R ini bernama demikian karena pabrikan merancang ampli ini sanggup mengeluarkan daya sekitar 25 watt untuk beban speaker 8 Ohm dengan diameter speaker 10″ pada ampli ini.
Potensio untuk kontrol nada antara lain adalah GAIN, VOLUME, TREBLE, BASS, CONTOUR, dan REVERB.
Penampakan ampli adalah seperti berikut ini:
SKEMA
Menurut skema lengkapnya, rangkaian dalam ampli ini terdiri dari blok Penguat gitar HI dan LO, Tone Kontrol Gitar, Drive Effek, Active Loudness, dan Power Amplifier.
Penguat gitar menggunakan OPAMP nomer TL072, sama dengan OPAMP yang terpakai pada rangkaian Tone Kontrol, Drive dan ACtive Loudness.
Sementara untuk rangkaian power menggunakan IC Power nomer uPC1188H untuk membikin simpel rangkaian ampli gitar ini.
Pada artikel ini hanya saya ambikl skema Power amplinya saja. Preamp dan tone kontrol akan saya buatkan artikel review tersendiri.

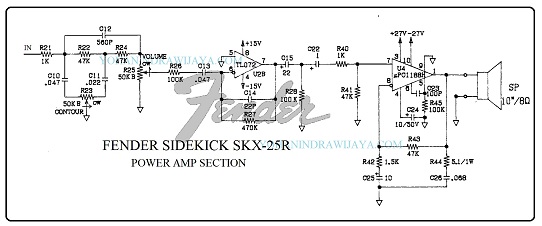

Berikut ini adalah skema dari rangkaian Tone Booster dan amplifier dari ampli FENDER SIDEKICK ini.
KLIK GAMBAR UNTUK MEMPERBESAR GAMBAR
PENJELASAN
Menurut datasheets, IC dengan nomer uPC1188H adalah amplifier dengan kemampuan audio hingga 20 Watt.
Datasheets di sini: https://pl-1.org/getproductfile.axd?id=3142&filename=uPC1188H.pdf
