ACOUSTICA JUNIOR adalah ampli keluaran dari FENDER yang meluncur pada era 90-an. Menggunakan pasangan transistor MJW21191/92 dan tegangan supplai 38VDC simetris. Daya keluaran sekitar 130Watt pada beban 4 Ohm.
INFO

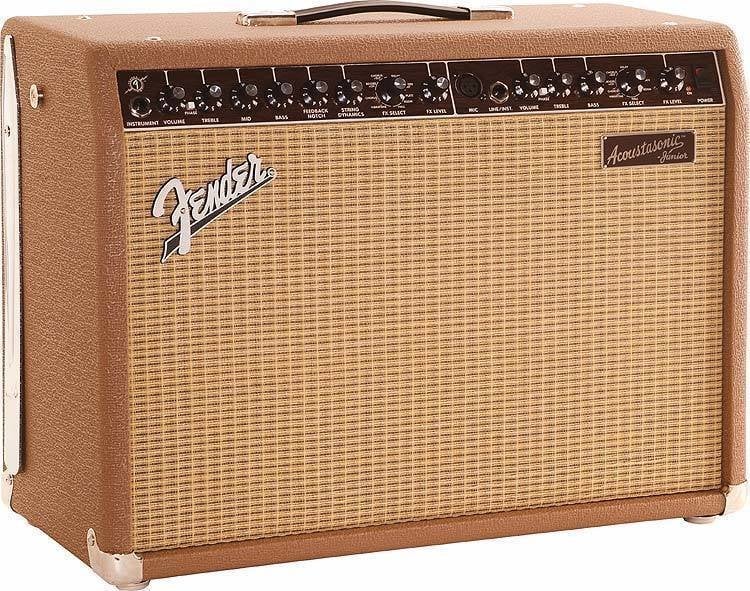

Berikut adalah penampakan depan dari sebuah ampli buatan FENDER dengan nama ACOUSTICA JUNIOR.
Ampli ini menyediakan 2 saluran input untuk gitar dan micropone. Tersedia macam-macam potensio untuk mengatur nada gitar dan vokal untuk mendapatkan hasil audio terbaik.
SKEMA
Di bawah ini adalah hasil edit dan pangkas dari ampli buatan FENDER ini. Angka dan value komponen sengaja di ketik ulang karena nomer transistor, nilai resistor dan nilai kapasitor ada yang agak buram.
PENJELASAN
Tegangan supplai adalah 38VDC simetris.
Masih memungkinkan untuk menghasilkan daya sebesar 65 Watt pada beban speaker 8 Ohm atau 130Watt pada beban 4 Ohm.
Ada fitur servo bias untuk power, yang bertugas adalah Q25.
Jika kita perhatikan untuk OCP, maka ampli ini tidak memiliki fitur Over Current Protection.
Power Output menggunakan sistim penguatan Sziklai, yakni semacam darlington terbalik. Yang bertugas di sini adalah Q27 dan Q28.
Transistor final output menggunakan pasangan nomer MJW21191/ MJW21192 yang menghasilkan output hingga 125 Watt.
Datasheets ada di sini: https://www.onsemi.cn/pdf/datasheet/mjw21192-d.pdf
