SUNN 1200S adalah power amplifier untuk gitar bass buatan FENDER yang dirancang pada akhir era 90-an yang menghasilkan daya hingga 1200 Watt.
INFO
Berikut adalah penampakan ampli ini:
Amplifier Head memiliki banyak macam-macam knop potensio kontrol untuk mengolah audio dari gitar bass.
Tersedia pula equalizer untuk meratakan hasil olahan audio ini.
Akan tetapi saya masih belum berhasil mendapatkan skema untuk preamp gitar dan tone kontrol dari amplifie ini.
SKEMA

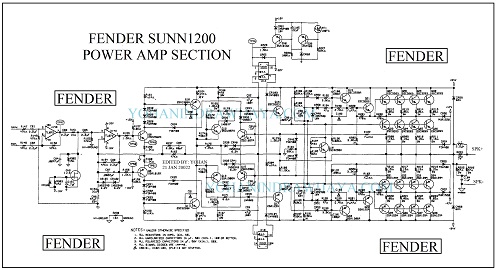

Saya hanya mendapatkan file amplifiernya saja. Dan setelah melakukan edit dan pangkas maka menghasilkan gambar seperti gambar di bawah ini:
PENJELASAN
Tegangan Supply untuk Power Amplifier ini ada 2 buah, yakni 47 VDC dan 94 VDC. 47VDC untuk sinyal level rendah, sementara 94 VDC tersedia jika ampli ini bekerja pada level tinggi.
Amplifier ini bekerja pada kelas G, di mana Transistor power Amplifier akan bekerja dgn supply utama saat sinyal audio adalah rendah dan akan memberi akses arus besar ke transistor yang terhubung ke rail tegangan kedua untuk melayani kebutuhan speaker saat sinyal audio adalah besar.
Sinyal output dari OPAMP ini selanjutnya masuk ke basis transistor Q8 ( C2362K ) dan Q9 ( A1016K ). Masing-masing mengurus phasa sinyal yang telah berbeda.
2 transistor ini pada masing – masing kolektor selanjutnya masuk ke basis Q10 dan Q11.
Relay bisa ditiadakan.
Selanjutnya menuju ke basis Q16 ( C3263 ) dan Q17 ( A1294 ).
Antara output Q16 dan Q17 ada transistor Q18 ( C3298A )yang bertugas sebagai BIAS servo driver untuk transistor Final Power.
SWITCHER KELAS G
Ketika ada sinyal dengan level besar, maka Dioda Zener CR48 dan CR49 akan bertugas untuk memberi sinyal kepada transistor driver kelas G Q19 dan Q21 ( Q20 dan Q22 pada sisi lainnya ) untuk bekerja.
Semakin besar level sinyal, maka semakin besar pula tegangan masuk ke basis transistor Driver Power sisi rail 94 Volt ( Q21 ). Dengan demikian, maka Q27 hingga Q30 ( 2SC3263 ) bekerja hanya pada tegangan ouput di atas 33VAC ( 47Vpeak ) saja. Pada saat tegangan output ke Spiker adalah di bawah 33 VRMS, maka yang bekerja hanya Q23 hingga Q26 saja.
Dengan demikian, transistor yang bekerja adalah 4 pasang transistor seri ( 8 pasang ) atau total 16 transistor yang bekerja bersama- sama pada saat maksimum sinyal.
Datasheets transistor final: https://www.semicon.sanken-ele.co.jp/sk_content/2sc3263_ds_en.pdf
