KC100 adalah mixer 4 channel sederhana sekaligus Power 60Watt untuk speaker 12″ yang menjadi satu kemasan yang dibuat oleh ROLAND pada era 80-an. Tetgangan supply adalah simetris 33 hingga 39VDC.
Link ROLAND di sini:
https://www.roland.com/global/products/kc-100/

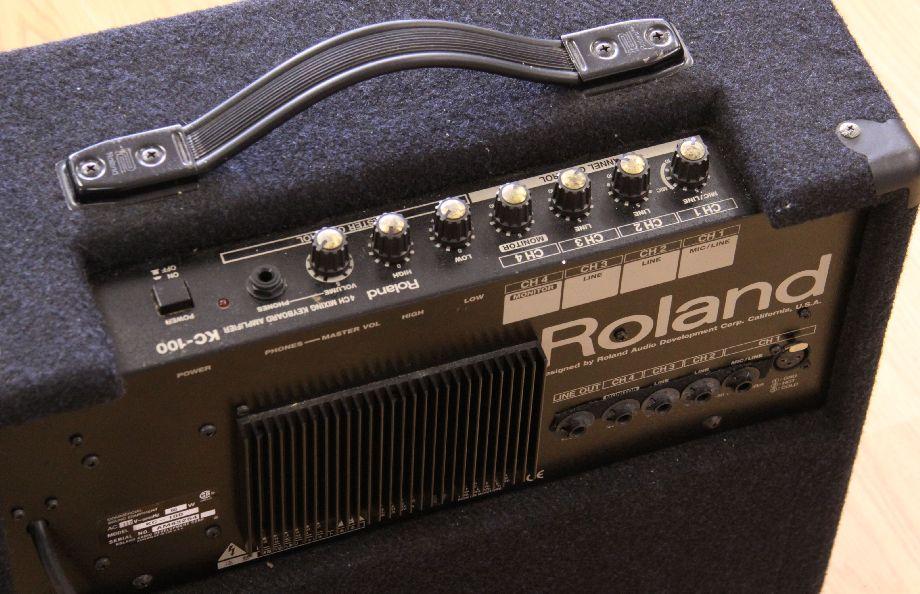

Penampakan Mixer Ampli di sini:
SKEMA EDIT
Berikut ini adalah skema hasil edit dan pangkas yang saya lakukan berasal dari datasheetsnya. Saya hanya mengambil skema Tone Kontrol dan Skema Power Amplifiernya saja.
TONE KONTROL
Untuk rangkaian master tone adalah seperti gambar dibawah ini:
Tone kontrol pada rangkaian master hanya menggunakan 2 potensio saja, yakni untuk trebele dan bass saja.
Komponen aktif hanya menggunakan IC OPAMP nomer M5218L yang memiliki kaki 8 pin, atau satu jenis dengan RC4558 dan NE5532.
POWER AMPLIFIER
Untuk skema power amplifier hasilnya adalah sebagai berikut:
Power Amplifier ini menggunakan tegangan Supply simetris antara 33 hingga 39VDC, baik VCC maupun VEE.
Transistor final Output menggunakan nomer 2SC5197-O dan 2SA1940-O. Mereka ini adalah transistor dengan daya maksimum 80Watt. Data sheets transistor bisa lihat di sini:
https://docs.rs-online.com/2f6a/0900766b808496ef.pdf
Amplifier ini juga memiliki fitur servo bias untuk membatasi arus pada transistor final, yang mana tugas ini adalah pekerjaan dari transistor Q7 dan Q8.
