CA5115D adalah sebuah Powered Mixer Amplifier buatan INTERM yang menghasilkan daya hingga 150 Watt. menggunakan 4 pasang transistor final output dan power supply simetris 70VDC.
INFO
Berikut adalah penampakan dari Mixer ampli ini:
Menurut buku manualnya, mixer berpower ini menghasilkan daya hingga 150 Watt sedangkan untuk yang bernomer CA5130D menghasilkan daya hingga 300 Watt.
SKEMA POWERED MIXER
Powered Mixer ini adalah berisikan beberapa blok rangkaian seperti PREAMP, EQUALIZER, SEND RETURN AUX, Power Supplai dan POWER AMPLIFIER.
Untuk mengunduh file skema silahkan klik tombol dibawah ini:
File hasil download ini kemudian saya pecah menjadi hanya 3 bagian penting saja, yakni Preamp dan tone kontrol, Master dan Equalizer, serta Power Amplifier.
PREAMP DAN TONE KONTROL
Komponen utama pada rangkaian preamp ini menggunakan OPAMP dengan nomer NJM2068L, yang terkenal sebagai IC bernoise rendah.
Untuk microphone preamp ini menggunakan 2 tingkat amplifikasi, yakni tingkat pertama oleh IC U1A, kemudian diperkuat kembali oleh U1B.
Dari output OPAMP ini langsung masuk ke rangkaian tone kontrol gaya Baxandall, yakni U2A.
Tone kontrol ini hanya mengatur 2 nada saja, yakni Treble dan Bass.
Setelah dari OPAMP tone kontrol, maka sinyal audio diperkuat kembali oleh OPAMP U2B.
Barulah setelah itu masuk ke Potensio level untuk melakukan takaran level sinyal audio.
MASTER DAN EQUALIZER
Output level dan monitor ini akan berkumpul di suatu titik dan masuk ke rangkaian master.
Hasil edit dan pangkas adalah sebagai berikut ini:
5 output yang telah bertemu dalam satu titik ini masuk ke 104B untuk sinyal channel dan masuk ke IC U103A untuk sinyal monitor.
Sinyal audio utama dari masing-masing channel ini masuk ke sebuah IC master untuk menjadi satu dan selanjutnya masuk kembali ke rangkaian Equalizer untuk menyeterakan macam-macam sinyal audionya.
Equalizer ini menggunakan IC nomer KIA6900P.
Datasheets di sini: https://html.alldatasheet.net/html-pdf/69400/KEC/KIA6901/97/2/KIA6901.html

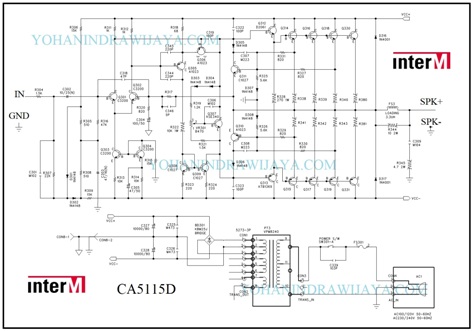

POWER AMPLIFIER
Power Ampli ini
Nomer transistor:
Q314, Q316, Q318, Q330 = 2SC5242
Q315, Q317, Q319, Q331 = 2SA1962
Transistor ini menurut datasheetsnya memiliki kemampuan daya hingga 80 Watt.
