ALESIS yang kebanyakan orang tahu adalah merk Prosesor audio atau pendorong audio. Yang benar ALESIS adalah sebuah produsen audio dengan banyak lini produk.
Kali ini saya akan menyampaikan skema sebuah ampli buatan Alesis dengan nomer kode RA500. RA500 buatan ALESIS adalah amplifier dengan daya keluaran 150 Watt x 2 dan 500Watt BTL pada beban 4 Ohm.
Ampli ini adalah ampli berbasis Rack Mount, yakni ampli yang dicantolkan pada sebuah Rak susun yang jarak antar bautnya adalah 465mm atu 46,5cm.
Penampakan Ampli ALESIS RA500 adalah seperti gambar di bawah ini:
Dimensi Power Ampli ini sendiri adalah 480mm x 143mm x 272mm.
Standart ukuran rackmount adalah seperti link DI SINI.
Karena ukuran ampli ini adalah standart RackMount, maka ampli ini biasanya dipakai untuk asesoris studio rekaman maupun studio audio mini.
Review dari website resmi ADA DI SINI.
SKEMA POWER AMPLIIER
Link untuk mengunduh skema bisa kita ambil pada LINK INI.
Untuk mempermudah mempelajari skema dari Ampli ini, maka skema akan dipecah menjadi beberapa potongan.

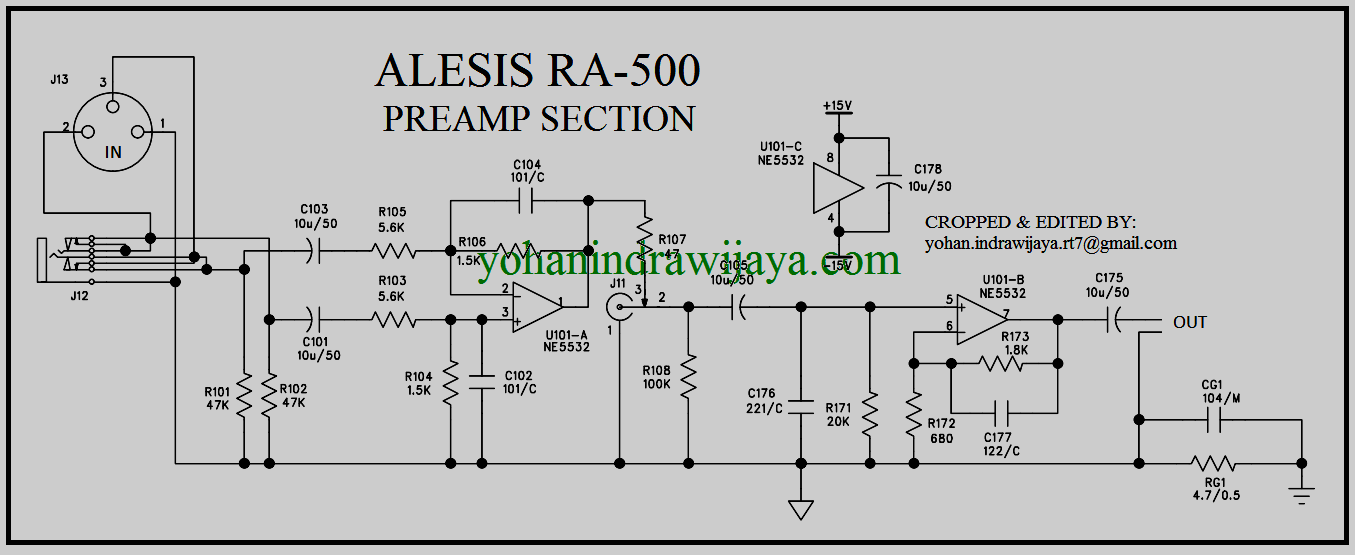

PREAMP
Input preamp dari Amplifier ini menggunakan prinsip sinyal balans. Sinyal balans ini banyak dipakai pada dunia recording dan panggung besar karena bersifat low noise.
Meskipun demikian, hasil pengolahan sinyal input ini tetap akan menjadi sinyal unbalans pada output preamp ini.
Komponen aktif yang dipakaia adalah IC OPAMP dengan nomer NE5532, yang berisikan 2 buah OPAMP setiap 1 keping IC berkaki 8 ini.
POWER AMPLIFIER
Selanjutnya sinyal ini akan masuk ke rangkaian Power Amplifier. Pada ALESIS RA500 ini, prinsip penguatan menggunakan sistim balans.
Sinyal penguat fasa + dan penguat fasa – dibikin sama, mirip dengan kelas A. Akan tetapi menurut website nya dikatakan jika ampli ini menggunakan sistim penguatan kelas AB.

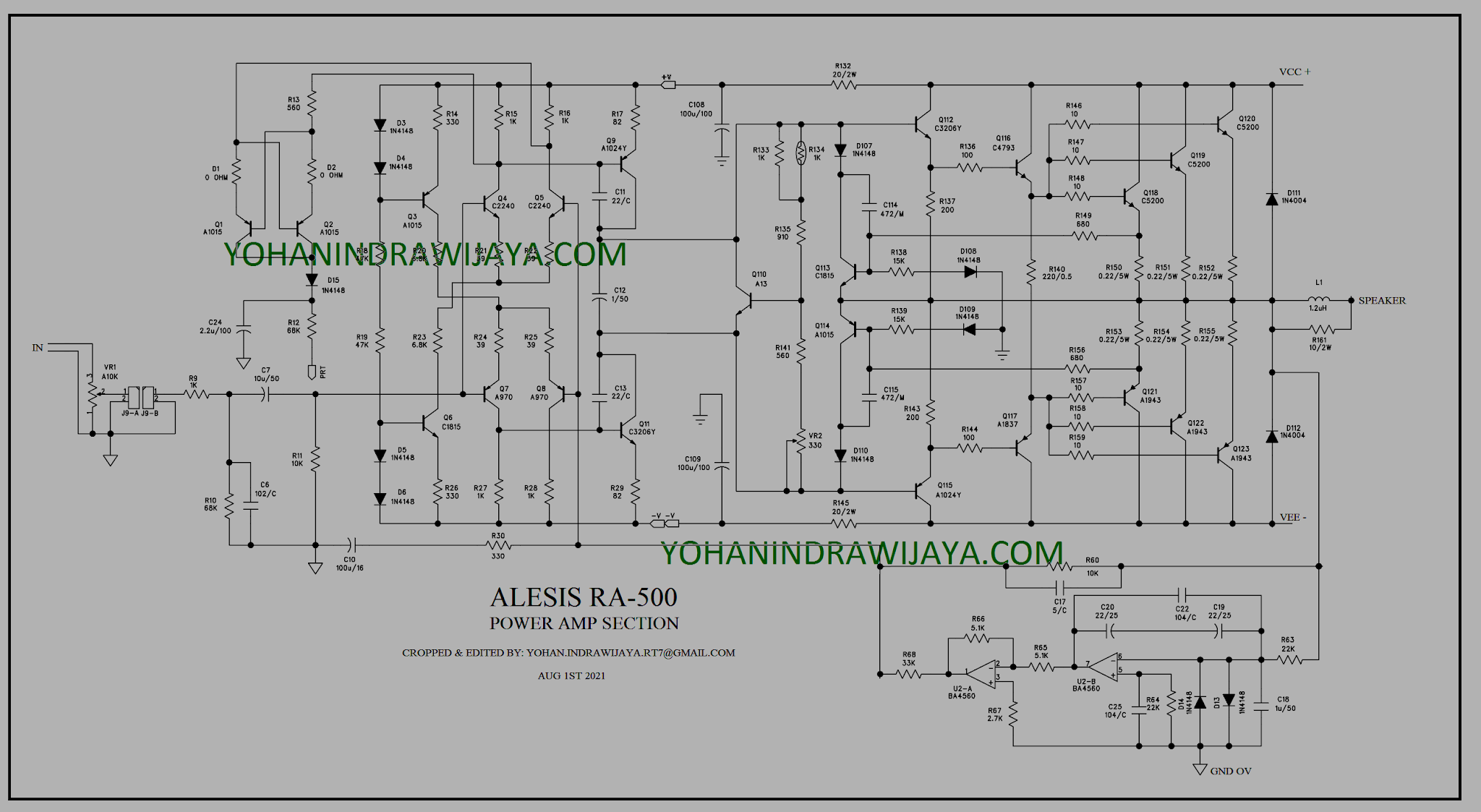

Skema Power Amplifier lengkap dari Power ampli ini adalah sebagai berikut:
Power ini menggunakan 3 pasang transistor Final Amplifier dengan nomer 2SC5200+2SA1943. Dengan 3 pasang transistor setiap channelnya, diharapkan ampli ini mudah untuk terbebani spiker pada saat sinyal bass adalah cukup kuat.
