Skema Power JAMO SW600E sepertinya dapat kita kloning dengan melihat gaya schematic yang simetris dan sederhana.
Pada tahun 1966, seorang tukang kayu bernama Preben Jacobsen tinggal di desa nelayan, di daerah Glyngore, Denmark. Mr Jacobsen merancang dan membuat spiker rakitannya di sebuah kandang ayam miliknya.
Setelah 2 tahun, Jacobsen mengajak saudara iparnya yang bernama Julius Mortensen bekerjasama membuat sebuah kotak spiker yang berbeda pada jamannya ( sekitar 1968 ).
Karena produknya mulai terkenal dan laris, maka mereka membikin merk sendiri dengan nama JAMO, yakni gabungan Jacobsen dan Mortensen.
Pada tahun 1978, spiker merk JAMO telah terjual 1 juta unit.
Website official ada DI SINI.
JAMO berkembang menjadi produsen Amplifier termasuk power ampli dan subwoofer dan berbagai peralatan audio yang lainnya.
Dari sekian banyak produk JAMO yang terkenal, saya menemukan sebuah ampli lawas buatan sekitar tahun 2000 dengan nama SW600E.

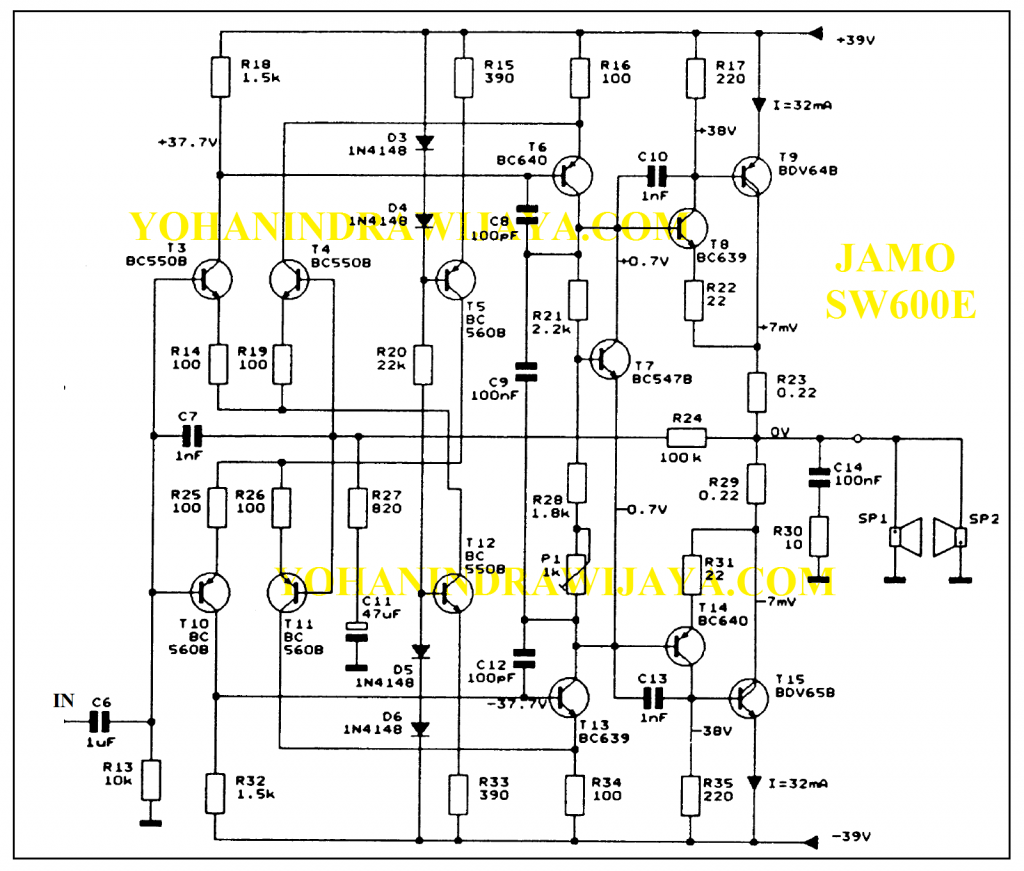

Berikut ini adalah skema dari ampli tersebut:
Transistor Final menggunakan type BDV64B dan BDV65B dengan dissipasi daya hingga 125Watt dengan model package SOT-93.
Supplai ampli ini menggunakan tegangan 39VDC simetris dan Daya keluaran adalah sekitar 100 Watt RMS.
SPIKER WOLAK-WALIK
Perhatikan pada gambar spikernya. Berikut ini adalah gambaran spiker seperti dalam skema di atas:
Spiker adalah berhadap-hadapan, akan tetapi polaritas spikernya terbalik salah satu, sehingga apabila spiker 1 mendorong daun spiker, maka spiker 2 akan menarik.
