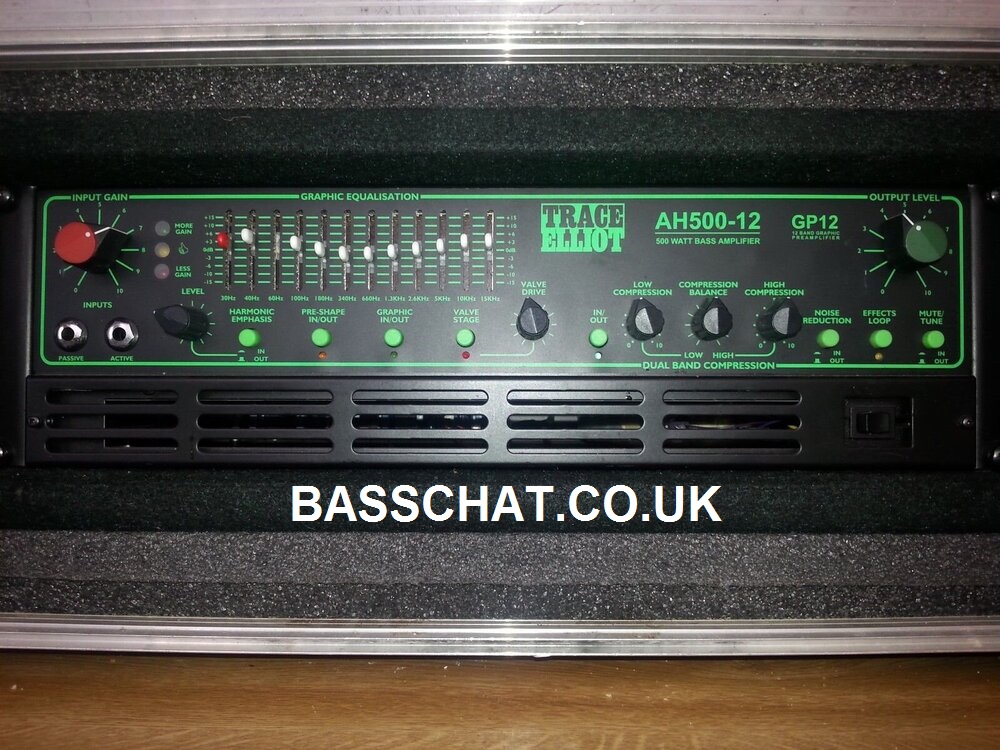

Para Bassist sedunia pasti kenal dengan salah satu merk ampli ini: TRACE ELLIOT.
TRACE ELLIOT adalah produsen perangkat Audio yang didirikan sejak 1979. FRED FRIEDLEIN adalah pemilik bengkel musik di daerah Romford, Essex, Inggris, yang bernama SOUNDWAVE yang kemudian bekerja sama dengan anak buahnya untuk mencoba membuat terobosan baru ampli bass yang beda dengan pabrikan yang lainnya dengan kode baru: TRACE ELLIOT.
GP12 adalah ampli yang sangat terkenal pada saat itu karena sudah menggunakan komponen MOSFET untuk amplinya. Karena penasaran, maka saya mencoba mencari skemanya di Internet.
Setelah skema saya dapat, maka saya kelompokkan menurut fungsi skemanya seperti biasa yakni meliputi preamp gitar, Equalizer dan Amplifier
MENELITI SKEMA

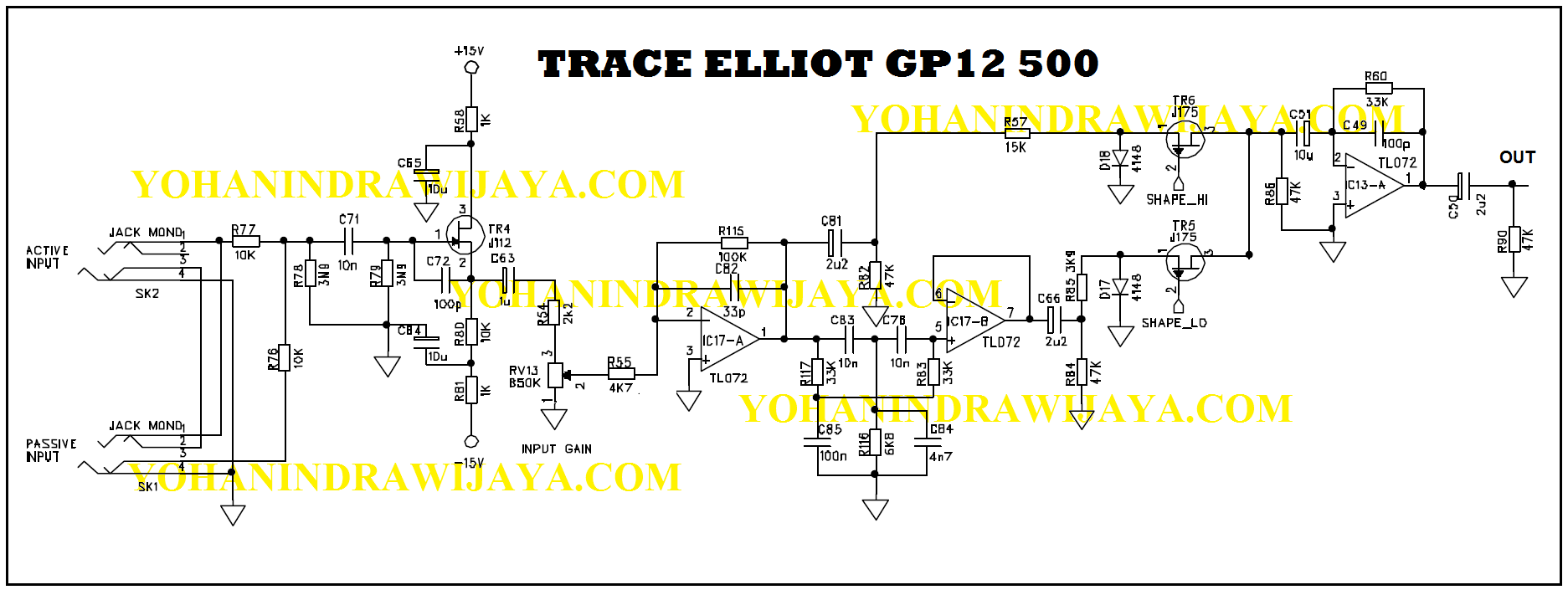

Gambar dibawah ini adalah skema dari gitar preamp.
Transistor untuk preamp menggunakan type FET. Pada saat itu masih jarang pabrikan ampli menggunakan transistor untuk penguat sinyal. Akan tetapi TRACE ELLIOT sudah membuat gebrakan dengan menerapkan FET sebagai penguat gitar.
OPAMP 17-B dipakai untuk LPF dan 17A dipakai untuk HPF. TR6 dan TR5 adalah saklar transistor untuk memilih apakah gitar ini menggunakan fitur LHP atau HPF.
Dari hasil pemilihan oleh FET tadi, sinyal diamplifikasi oleh IC13-A.

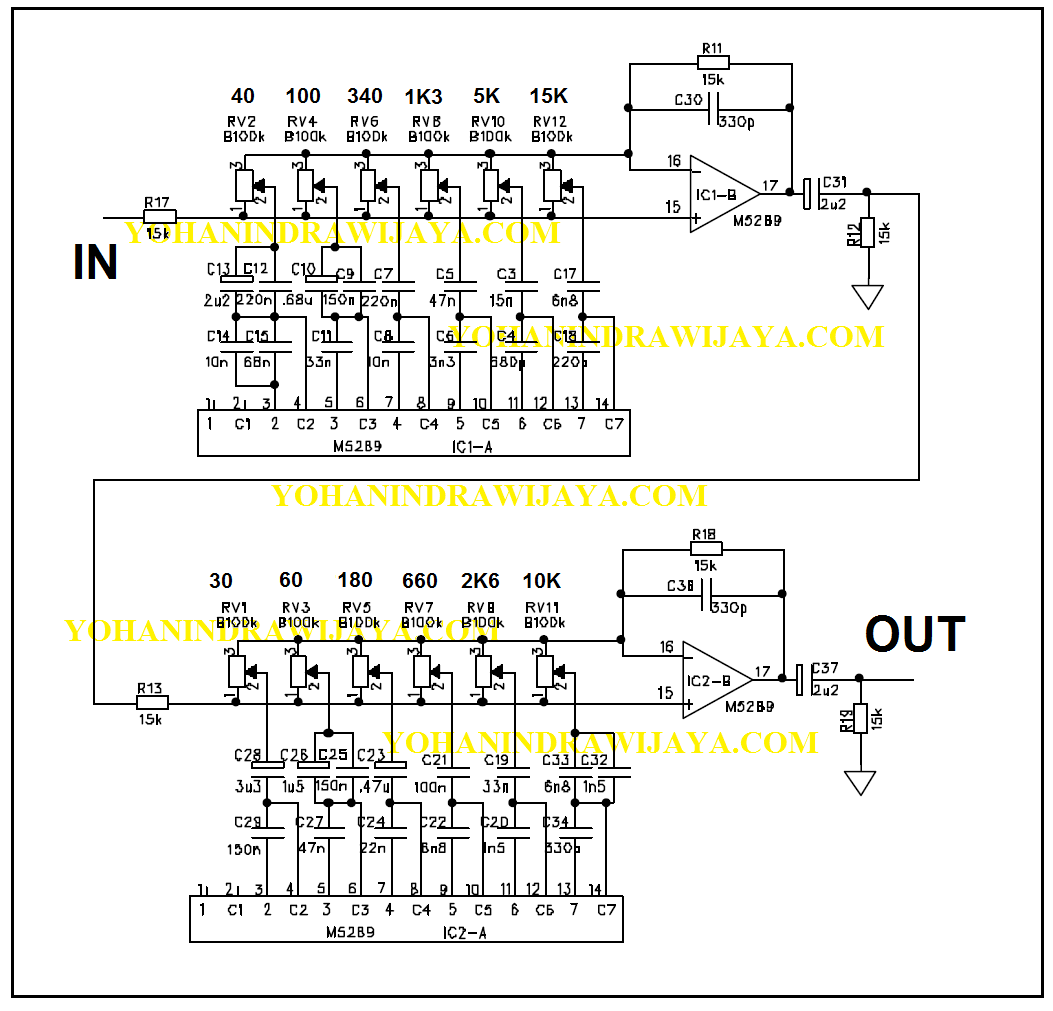

Selanjutnya gambar dibawah ini adalah skema Equalizer 12 channel. Jika kita perhatikan, maka Equalizer ini nampak seperti terhubung seri. Setiap OP-AMP mengendalikan 6 channel frekwensi dan dibuat berbeda- beda range kerjanya pada masing- masing OPAMP. IC equalizer ini menggunakan type M5289. Datasheetnya DISINI.

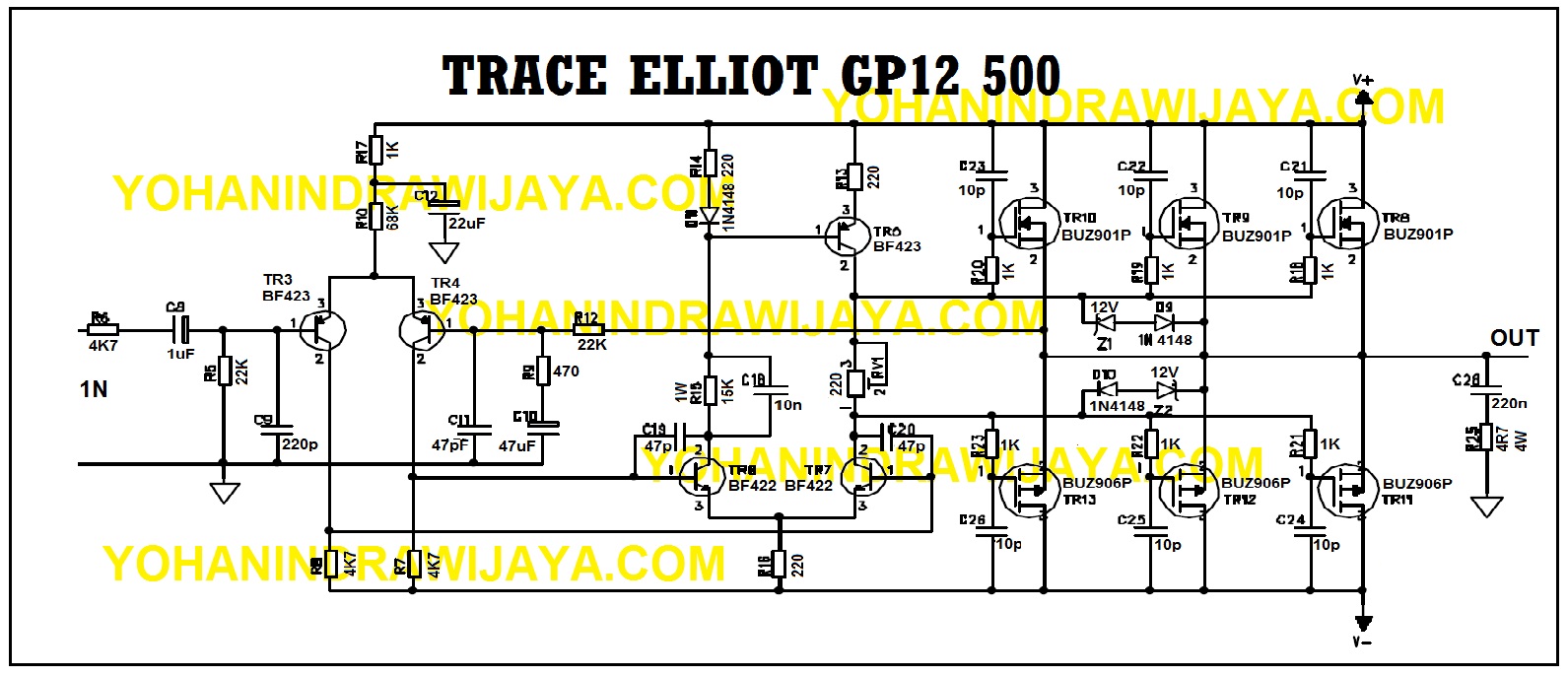

Selanjutnya sinyal hasil olah tadi di perkuat untuk bisa menggerakkan spiker. Pada skema dibawah ini nampak bahwa Power Amplifier ini menggunakan transistor final type BUZ901P paralel 3 set yang menurut datasheetsnya adalah MOSFET dengan kemampuan sebesar 125Watt. Jadi total daya maksimal yang bisa dicapai adalah 375Watt.
Akan tetapi ampli ini dirancang untuk 500 Watt pada beban 4 Ohm.
