MENGENAL AMPLI MX5000 THX
Ampli ini dibikin sekitar 2001. Pada saat itu, ampli ini termasuk ampli keren dikelasnya. Bobotnya hanya 12 kilo akan tetapi mampu mengeluarkan power lumayan besar sekitar 270Watt untuk beban 6 Ohm mono.
FITUR DAN SPEK
Menurut manualnya, konon ampli ini sanggup bekerja pada range frekwensi 5 Hz sampai 100kHz. Sangat lebar. Sementara ampli yang lain hanya mampu sampai 20Hz sampai 20kHz.

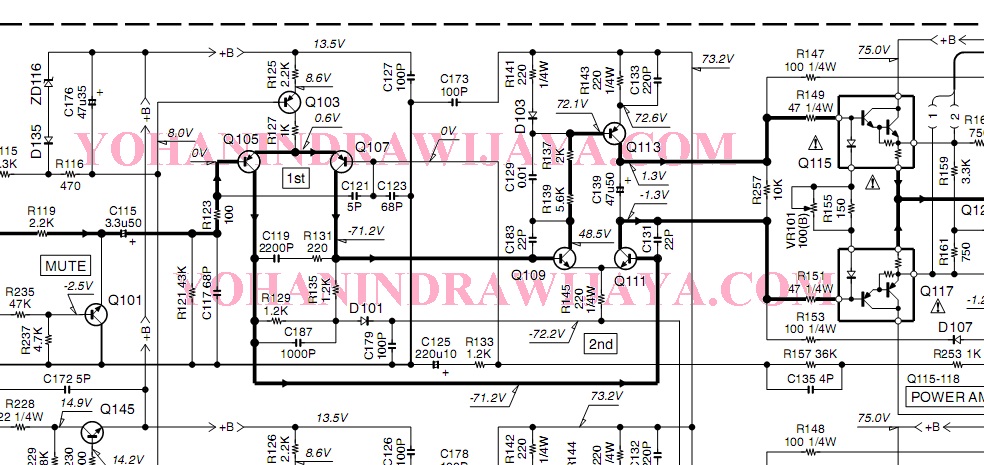

SKEMA ASLI
Setelah mendapatkan skemanya, maka skema ini saya pangkas untuk skema power amplinya saja. Hasil pangkasan adalah sebagai berikut:
Ampli ini memakai tegangan supplai simetris 75 VDC. Jika dikalkulasi dengan hitungan kasar, maka dengan beban 6 Ohm spiker saja akan menghasilkan power audio sekitar (75×0.6)²/6 = 337 Watt.

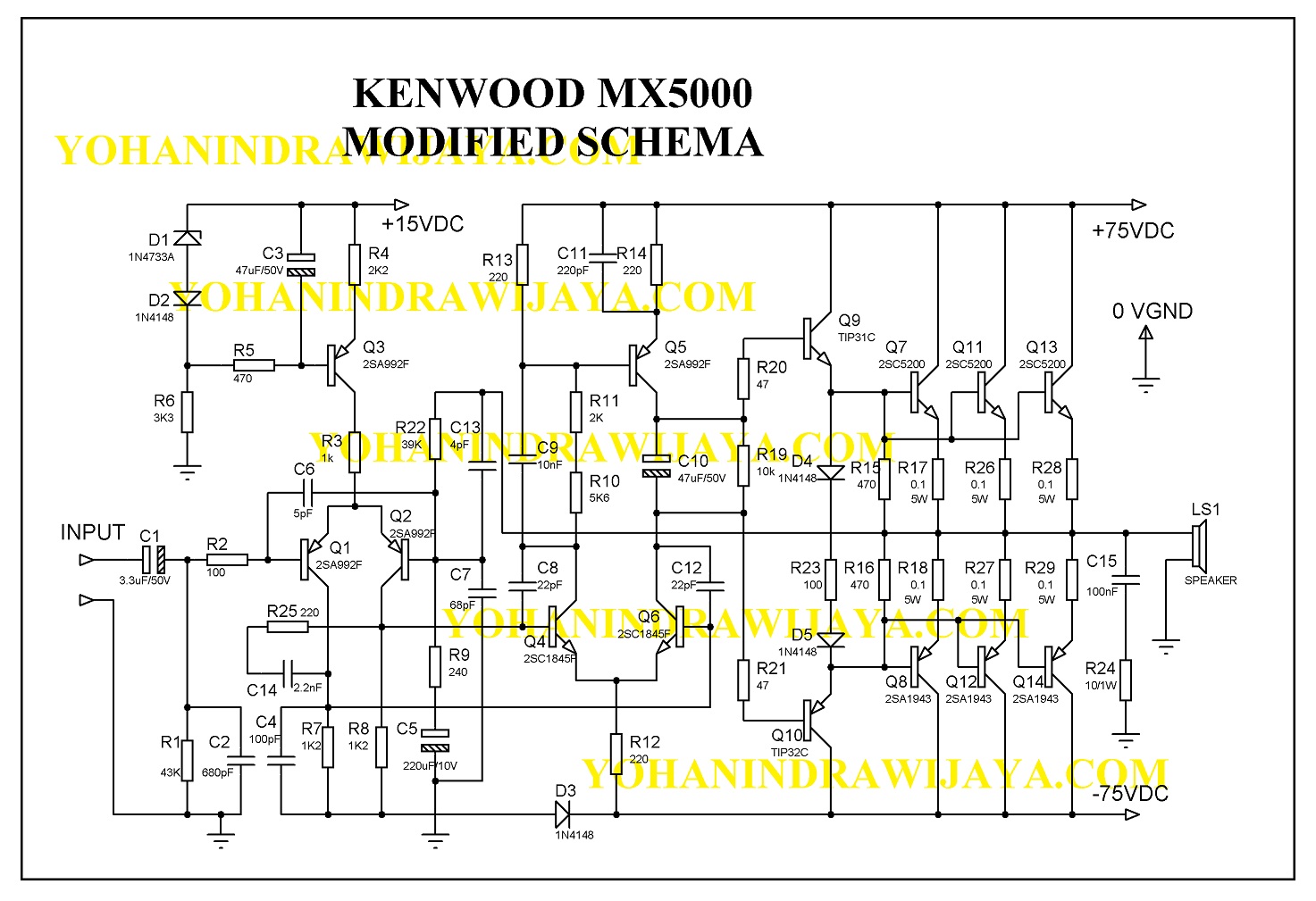

SKEMA MODIFIKASI
Untuk mempermudah skema, maka saya buatkan skema dengan gaya umum, yakni menggunakan software penggambar skema, PROTEUS.
Skema dibawah ini sudah saya rombak untuk kepentingan memudahkan penelitian pada virtual osiloskop pada proteus.
Hasil dari gambar belum pernah saya buktikan. Jangan dicontoh. Gunakan skema aslinya.
