OCL 95W VIETA A3095

Skema lebih jelas ada di dalam artikel

A3095 termasuk amplifier OCL yang dibikin oleh VIETA pada akhir era 70-an menghasilkan daya hingga 95W pada beban 8 Ohm menggunakan tegangan simetris 42 VDC.

Penampakan Amplifier adalah seperti LINK BERIKUT INI.

Sementara gambar isi dalam amplifier adalah LIHAT LINK MILIK HIFI ENJIN INI.

SKEMA EDIT

Berikut ini adalah skema hasi edit atas skema asli dari VIETA A3095.

Seksi Power Amplifier pada amplifier OCL 95W VIETA A3095

LIHAT 1303 Pixel DI SINI

Dari gambar skema ini dapat saya jelaskan bahwa rangkaian ini terdiri dari beberapa blok rangkaian yaitu antara lain adalah:

  • Preamp,
  • Penguat tegangan,
  • OCP ( Over Current Protection ),
  • Driver Amplifier, dan
  • Final Power Amplifier.

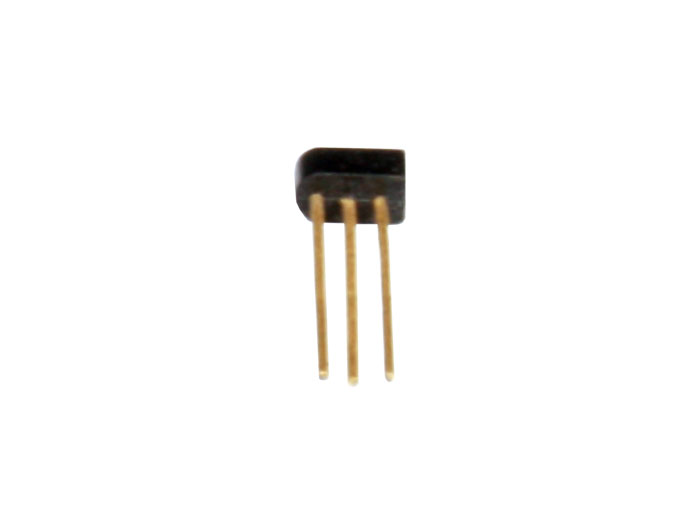

Preamp T100 dan T101 menggunakan transistor nomer SC256. Transistor ini mungkin jarang ada di Indonesia karena bentuk fisiknya tidak umum ( TO-5 ) seperti gambar ini:

SC256 bukan 2SC256 ya brow

Karakter transistor adalah Max VCE 70V Max IC 0,8A dan ini memunginkan bagi kita untuk mencarikan transistor penggantinya.

Penguat tegangan T105 menggunakan transistor yaitu BD230 ( TO-126, 80V, 1.5A, 10W ).

OCP menggunakan transistor yaitu BC207 dan BC313.

Driver amplifier T102 dan T106 menggunakan transistor nomer 2SD381/2SB536 ( TO-220, 120V, 1.5A, 60Mhz, hfe>40, PDiss 20W ).

Final Power Transistor TE100 dan TE101 menggunakan Tr nomer 2SD287C ( 100W, TO-3, 160V, 10A, 4Mhz, hfe>40 ).

PENJELASAN

Transistor Final Power 2SD287C berjenis transistor jengkol TO-3 dengan kemampuan maksimum 100 Watt.

yohan Indrawijaya
