MENGINTIP SKEMA MIXER SOUNDCRAFT SPIRIT E8

DAFTAR ISI

1. SOUNDCRAFT E8 MENURUT AUDIOPHILLER
2. FITUR YANG DIMILIKI MIXER E8
3. SKEMA MIXER SPIRIT E8
   1. MIC PREAMP
   2. EQUALIZER
   3. FADER PANPOT AUX
   4. MASTER MIXER
4. KESIMPULAN

SOUNDCRAFT E8 MENURUT AUDIOPHILLER

FITUR YANG DIMILIKI E8

Menurut officialnya mixer E8 memiliki fitur kunci seperti berikut ini:

Fitur Utama:

Ukuran bingkai saluran input 6, 8, dan 12-mono, masing-masing dengan dua input stereo

Versi ES memiliki 10 input stereo fungsi penuh dan 4 input mono

2 pengiriman aux, masing-masing pra atau pasca fade yang dapat dialihkan secara global

fader 100mm

Catu daya internal

Opsi pemasangan rak sederhana

Grounding yang efektif menghilangkan kebisingan dan crosstalk

EQ 3-band dengan mid band menyapu

Preamp mic linier berkualitas tinggi dengan kontrol gain yang halus

Pemantauan status saluran sinyal multi-titik (pra-mikrofon, pasca-EQ, pasca-pudar) dengan pencahayaan proporsional

Komponen pemasangan permukaan dengan toleransi dekat untuk EQ berulang dengan akurasi tinggi

Pre-amp mic ultra-linear yang presisi

Benar, daya phantom +48V profesional untuk mikrofon kondensor

Titik sisipan profesional untuk pemrosesan luar.

KEMBALI KE ATAS

SKEMA MIXER SPIRIT E8

Untuk mempermudah review, maka skema saya pecah menjadi beberapa bagian untuk bahan pelitian.

Skema dibikin menjadi beberapa bagian menjadi seksi PreAmp, Equalizer, Fader, Master.

Berikut ini adalah penjelasan skema Mikser buatan Behringer dengan kode E8.

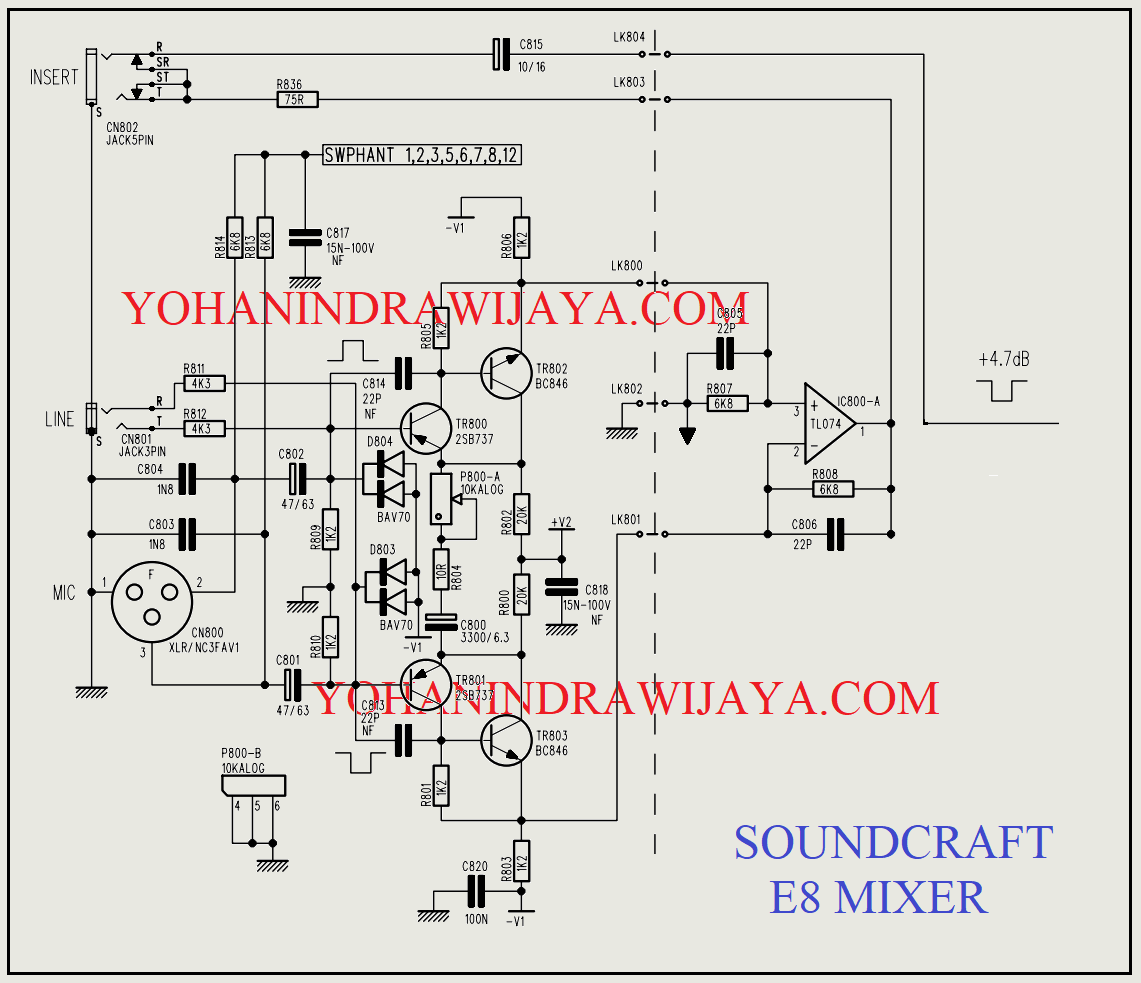

MIC PREAMP

Sinyal input berasal dari microphone bersocket balance atau XLR, Line in atau bisa juga dari soket INSERT.

Note: untuk sinyal yang berasal dari LINE, pastikan tidak ada sinyal DC yang masuk. Bisa membahayakan channel mixer anda. Ia tidak ada kopling elco.

Sinyal masuk dari MIC akan diperkuat oleh rangkaian Sziklai untuk sinyal fasa positif diperkuat oleh TR800 dan TR802, untuk sinyal fasa negatif diperkuat oleh TR801 dan TR803.

Antara kedua emitor transistor penguat pertama terdapat sebuah potensio GAIN, yang bertugas untuk mem-bypass sinyal AC dari MIC untuk memperkuat sinyal.

Output dari rangkaian ini adalah terdapat pada masing emitor transistor kedua, yang kemudian terhubung ke OPAMP IC800-A pin 3 dan 2.

Sinyal yang masuk ke OPAMP adalah masih berupa sinyal balans. Kemudian oleh OPAMP dijadikan outputan UNBALANS untuk diproses ke rangkaian selanjutnya.

Rangkaian penguat mic transistor: B737 dan BC846 , OPAMP= TL074

Output dari OPAMP ini dilewatkan ke soket akai INSERT untuk menyediakan diri diberi sinyal dari luar yang telah diperkuat atau telah memiliki amplitido level yang besar.

NOTE: Jika insert ini kita tancap jack dari sebuah sumber audio ( misalnya: efek gitar ), maka soket XLR maupun soket LINE tidak akan berfungsi, karena terputus oleh soket INSERT.

Dan apabila soket INSERT tidak ada masukan jack AKAI, maka sinyal dari OPAMP akan ter bypass untuk proses selanjutnya.

EQUALIZER

Mixer Audio buatan Soundcraft ini menggunakan gaya Inggris yang terkenal. Orang Barat menyebutnya dengan British EQ atau British Style Equalizers.

Equalizer gaya inggris terkenal sejak tahun 50 hingga tahun 70 dan masih digunakan hingga sekarang ini.

Equalizer gaya Inggris hadir dengan 2 tingkat.

Tingkat pertama untuk memilih dan mengatur nada tengah, selanjutnya tingkat kedua untuk mengatur nada tinggi dan nada rendah.

Berikut ini adalah skema Equalizer yang terdapat dalam SOUNDCRAFT SPIRIT E8:

Penjelasan skema:

Sinyal input ini diperkuat oleh OPAMP IC800-D dengan nomer TL074.

IC ini termasuk IC low noise pada waktu itu. Sinyal HI dan LO tidak mengalami penguatan.

Ia hanya diperkuat sebesar 1X oleh OPAMP karena kehadiran R815 dan R816 yang masing-masing bernilai 20K.

Sinyal yang mengandung nada middle akan masuk ke potensio P801-A, selanjutnya terfilter oleh R817 dan C808. Hanya sinyal berfrekwensi middle saja yang akan diperkuat.

Kemudian besar frekwensi ini bisa dipilih dengan menggunakan Potensio P802-A bekerjasama dengan C807. Sinyal middle terpilih ini akan masuk ke pin non inverting IC 800-D ( pin 2 ).

Sinyal audio hasil penguatan OPAMP ini selanjutnya masuk ke rangkaian kedua, yakni OPAMP IC800-C.

OPAMP ini bertugas untuk mengatur sinyal HI dan LO.

Sinyal berfrekwensi middle hanya lewat saja via R820, potensio dan R819, juga lewat potensio P804-A.

Untuk frekwensi LO atau Bass akan terfilter oleh komponen R820, R822, C809.

Sementara Potensio 803-A bertugas untuk memilih besar GAIN frekwensi bass atau frekwesni LO range. Besar penguatan dibikin antara -15 dB hingga +15dB.

Range frekwensi HI atau nada TREBLE akan masuk ke rangkaian yang tersusun oleh Potensio 804-A, C811, C810, R833, dan R821.

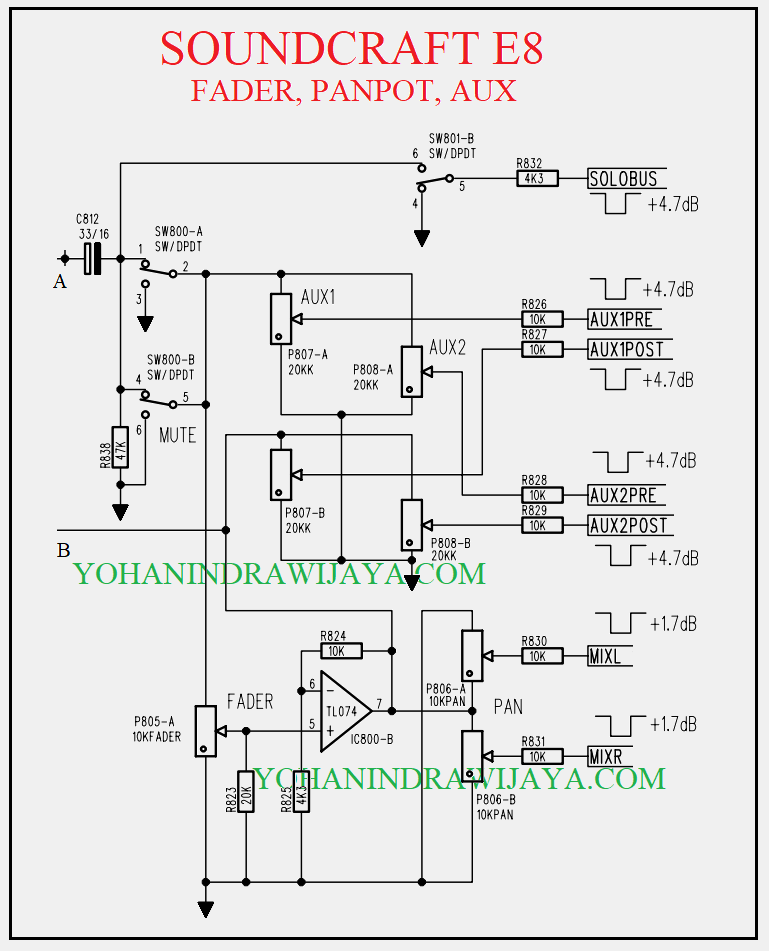

FADER PANPOT AUX

Potensio AUX pada mixer ini ada 2 buah saja , yakni AUX1 dan AUX 2. Akan tetapi ia memiliki fitur bisa untuk pre Fader dan Post fader tergantung permintaan dan keinginan sang joki mixer untuk memilih mana yang dipakai. Potensio untuk AUX 1 dan AUX 2 sebenarnya menggunakan potensio stereo. Pot A untuk sinyal Pre fader dan potensio satunya dipakai untuk post fader.

Tombol MUTE pada dasarnya adalah menghubungkan inout dari Potensio Fader ke Ground, sehingga sinyal dari input akan terputus jika kita menekan tombol ini.

SOLO adalah tombol yang dipakai untuk memastikan sinyal yang masuk ke mixer benar ada atau adakah gangguan.

x

Pada skema Fader panpot ini menggunakan komponen aktif OPAMP TL074 untuk memperkuat sinyal audio keluaran dari potensio Fader. Sinyal hasil penguatan ini biasa dikatakan sebagai post fader.

Potensio Panpot pada dasarnya adalah potenio stereo yang titik inputnya saling dibalik. Potensio A menggunakan inut sinyal nomer 3, sedangkan potensio B menggunakan pin 1 sebagai input. Artinya adalah, jika spindel potensio diputar minimum ke kiri, maka ia akan memperkecil sinyal potenio A tetapi memperbesar level pada potensio B. Demikian sebaliknya.

MASTER MIXER

Output dari IC OPAMP fader ini diberinama MIXL dan MIXR. IA akan bertemu dengan outputan channel lainnya.

Titik pertemuan dari masing masing channel preamp mic ini bertemu pada titik INR dan INL seperti gambar dibawah ini.

IC OPAMP untuk mastering di sini menggunakan IC dengan nomer NE5532. IC ini termasuk IC Low Noise pada jamannya.

OPAMP ini melakukan penjumlahan sinyal input dari masing-masing channel.

Setelah ditambah campurkan oleh OPAMP ini, maka sinyal ini akan masuk ke potensio MASTER untuk diatur levelnya. Master disini adalah potensio untuk semua channel input.

Level hasil pengaturan potensio MASTER ini lemah kembali. Untuk itu, diperlukan sebuah OPAMP untuk memperkuat sinyal audio hasil total pencampuran alat ini. OPAMP yang dipakai adalah masih NE5532 dengan model penguatan non inverting.

Output hasil penguatan ini selanjutnya dilempar secara langsung ke soket XLR masih sebagai sinyal unbalans, meskipun memakai soket XLR yang seolah-olah seperti sinyal Balans.

KEMBALI KE ATAS

KESIMPULAN

Mixer E8 buatan SOUNDCRAFT ini dirancang untuk inputan 8 masukan mono.

Ia menggunakan Equalizer gaya Inggris untuk memperindah input dari microphone maupun sumber sinyal lainnya seperti gitar dan alat pungut lainnya.

Meskipun soket Output dari Mixer ini menggunakan XLR, sebenarnya ia adalah sinyal unbalans atau sinyal bukan balan.
