AMPLI LAWAS BUATAN GIBSON

GIBSON adalah produsen ampli lawas yang menurut wikipedia berdiri pada 1902 di daerah Michigan, AS. Sudah ribuan ampli buatan GIBSON yang beredar di dunia. Kali ini saya nemu skema ampli GIBSON G100A.

Ampli GIBSON selalu mengikuti jaman. Pada era 80 adalah era ampli dengan menggunakan transistor menggantikan lampu tabung. Pada saat itu yang lumayan terkenal adalah GIBSON Gseries.

Kali ini saya akan bagikan info tentang skema ampli GIBSON G100A ini. Ampli ini konon memiliki kemampuan output 100Watt.

SKEMA PREAMP GITAR

Berikut ini adalah skema preamp gitar dari ampli GIBSON G100 ini.

Pada gambar di atas nampak bahwa ada 2 soket input, yaki untuk sinyal kuat dan sinyal lemah. Sinyall kuat biasanya berasal dari perangkat elektronik lainnya seperti pre out ampli, aux out tape recorder, dan lain sebagainya yang mengandunf level sinyal kuat. Sedangkan untuk sinyal lemah berasal dari microphone, pick up gitar maupun pickup alat akustik lainnya. Akan tetapi ampli ini ceritanya khusus untuk gitar Rhtym, Melodi, Bass.

SKEMA POWER AMPLIFIER

Setelah saya teliti skemanya, maka mendapatkan info bahwa tegangan supply untuk ampli ini adalah simetris 40VDC dengan 2 spiker. Jika tiap spiker adalah mampu mengeluarkan 50 Watt, maka daya totalnya ya otomatis 2×50 = 100Watt. Itu pun watt maksimum.

Di bawah ini adalah skema asli yang telah saya pangkas dan saya ambil sisi power amplifiernya.

Note: Penyearah menggunakan tanda X karena saya tidak dapat info nomer berapa aslinya si Diode ini. Dugaan saya diode ini bisa anda tukar dengan 1N4148 atau 1N4002.

Dengan supply 40V, beban spiker 8 Ohm dan effisiensi 60% maka akan mendapat angka teoritis sebesar 72 Watt.

<KEMBALI>

SKEMA TONE KONTROL

Rangkaian tone kontrol nya juga masih memakai prinsip tone kontrol pasif seperti potongan gambar di bawah ini:

SIMULASI SKEMA

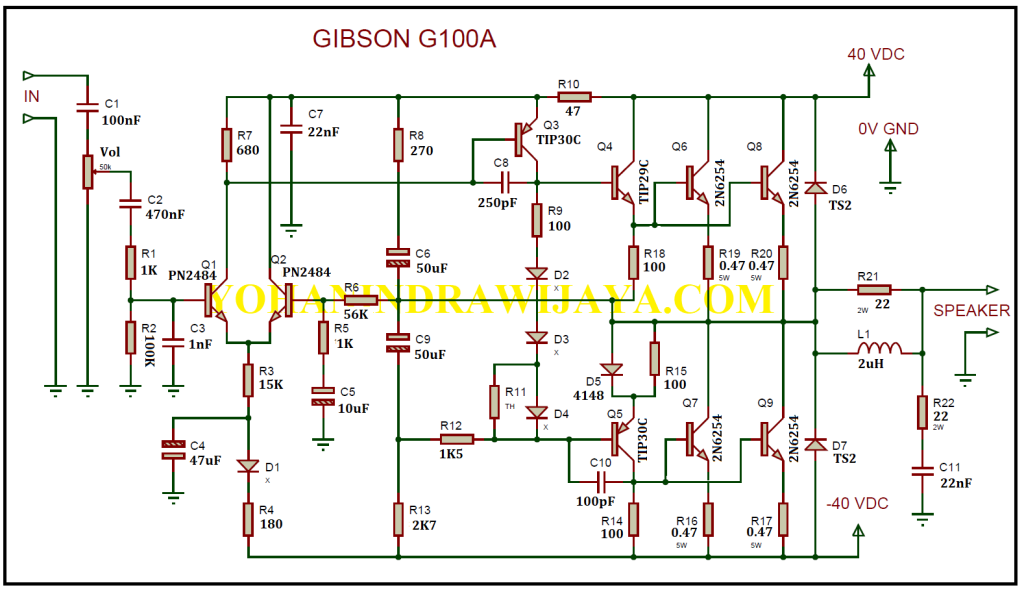

Selajutnya untuk mempermudah meneliti, saya gambarkan versi modern dengan memakai software gambar PROTEUS. Jadinya seperti ini:
